并网逆变器通常采用电流型控制模式

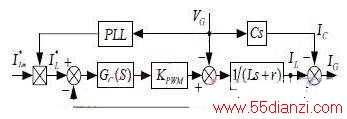

单电感滤波并网逆变器控制框图

    并网逆变器通常采用电流型控制模式，滤波器若使用LC 结构，一般采用“大电感小电容”的参数设计原则，以获得较好的电流控制特性。因此在要求不高的场合往往忽略了滤波电容的影响，而直接按照单电感滤波的情况 进行控制。即上图中的电感电流IL，而不是真正的并网电流IG。若考虑滤波电容的存在，此时实际的控制框图如下图所示。

考虑滤波电容时的实际控制框图
