BOOST升压电路原理

　　boost升压电路,开关直流升压电路（即所谓的boost或者step-up电路），是一种开关直流升压电路，它可以是输出电压比输入电压高。

　　假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

　　充电过程

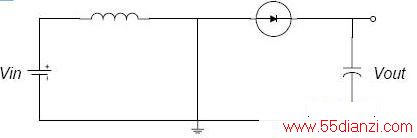

　　在充电过程中，开关闭合（三极管导通），等效电路如下，开关（三极管）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。

　　放电过程

　　如图，这是当开关断开（三极管截止）时的等效电路。

　　当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升压完毕。

　　说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。

　　如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

　　如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

　　Boost电路要求

　　1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大)。

　　2 整流管大都用肖特基管。

　　3 开关管放大量要足够进饱和,导通压降一定要小。

　　开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。
