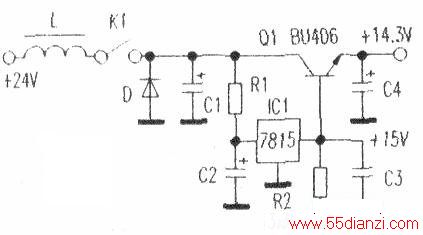

采用大功率三极管扩流的降压电路如下图所示,三端稳压器为大功率三极管Ql的基极提供固定的15V电压,所以Q1的集电极输出电压就会稳定在14.3V。 由于三极管的耐压、电流、功率可以选得火一些,因此,该电路输出电流大,音响效果好。如贵州万达客车上配的QUN XlNG牌24V机、解放货车上配的天宝牌24V机等都采用这种降压电路
本文关键字:三极管 稳压-电源电路,单元电路 - 稳压-电源电路
