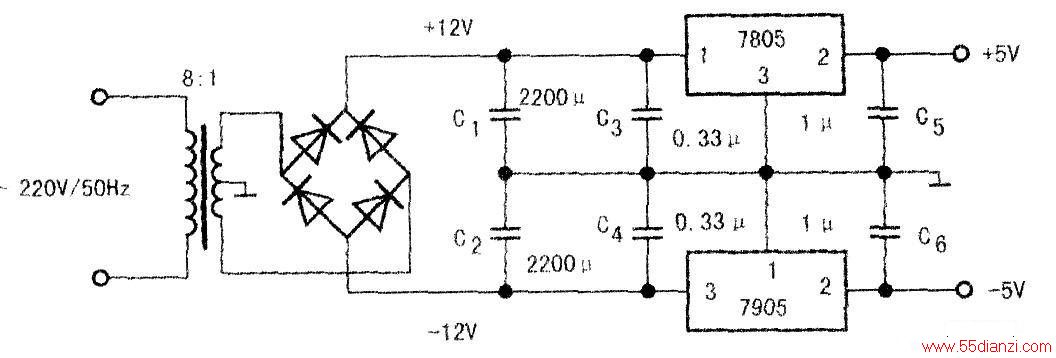

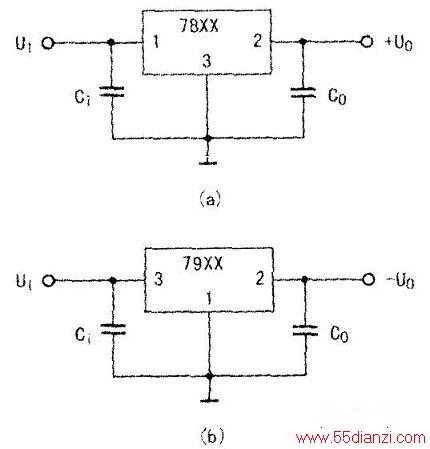

最后画出完整的直流稳压电路原理图，如下图所示.,7805的输入电压为7-30V，7905的输入电压为-7--25V，可均按输入电压大小为12V设计。即交流输入电压经降压降设为U2）、全波整流和滤波后（滤波电容C1=C2=2200uF）变成12V电压（该电压为变压器副边总电压平均值的一半），则有(U2/2)×0.9= 12V，即U2=12V/0.45≈26.6V。于是选择变压器原绕组与副绕组的匝数比为U1：U2=220:26.6≈8：1（变压比）。电路中整流二极管所承受的最大反向电压为URM=&raDIC;2(U1/8)≈39V，所以可选择反向击穿电压为URR≥78V的整流二极管（即按最大反向工作电压的二倍选取UBR）。
