基于集成稳压器的输出连续可调直流稳压电源

基于集成稳压器的输出连续可调直流稳压电源

点击数:7132 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   稳压-电源电路

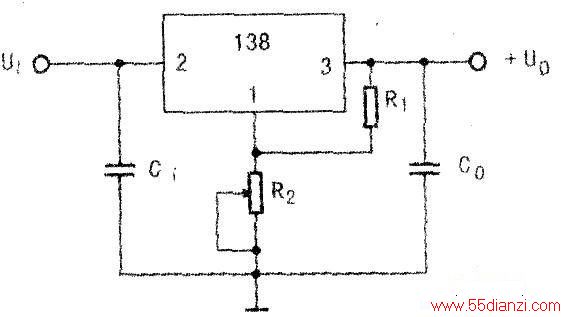

CW138/238/338的典型应用电路



  用CW138/238,则R2取6K的滑动变阻器,若用CW338,则R2取3K的滑动变阻器。

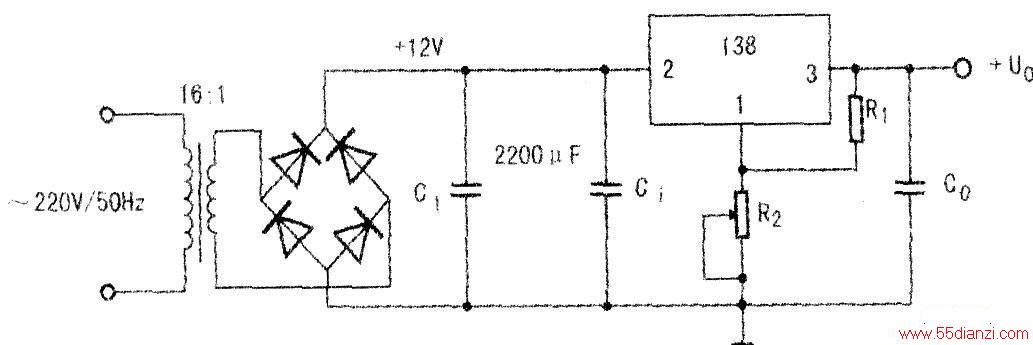

  最后画出完整的直流稳压电源的原理图,如下图所示。138/238/338的输入电压为5~30V,大小按12V设计。交流输入电压经降压(没为U2)、全波整流和滤波后变为12V电压(该电压为变压器副边总电压平均值),则有U2×0,9=12V,即U2=12V/0.9≈l3.3V。于是选择变压器原绕组与副绕组的匝数比为U1:U2=220:13.3≈16:1(变压比)。

  本电路中整流二极管所承受的最大反向电压为URM=&raDIC;2U2=&radIC;2(U1/8)≈19V,所以可选择及向击穿电压为UBR≥38V的整流二极管。

直流稳压电源的原理图
