两管高效直流升压稳压电路

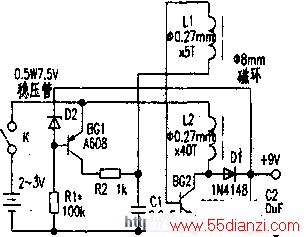

　　下图是笔者经过实验而成功制作的高效升压电路，并具有一定稳压性能，Ll是反馈绕组，L2是振荡线圈。

　　BG2为振荡功率输出管，BGl为动态功率调整管，改变BGl的导通程度可改变输出功率。当电源开关K接通后，R1为BGl管的b、e极提供通路。

　　BGl正偏导通。经R2、Ll加在BG2 b极。BG2导通工作。Ll反馈绕组提供正反馈，使BG2继续导通振荡。在L2中产生振荡脉冲交流，经D1、C2整流滤波后，在C2两端形成直流电压。当该电压升至D2稳压值后，D2导通给BG1 b、e极一个反偏电压，使BGl导通程度受控减弱，进而使BG2振荡强度控制在设定范围振荡。C2两端电压自然就会稳定在设定稳压范围。这就是本电路振荡稳压的工作过程。

　　.线圈数据如下图中标注，BGl要求β≥200，不能太小。否则动态功率调整效果不佳，会影响转换效率，可选A1015、A608、9015等小功率硅PNP管；BG2最佳型号仍为8050、9013。β>150即可，当然越高越好。R2为BG2驱动信号的限流电阻。按下图连好电路（需认真仔细对照电路），通电不振荡时，仍按常规方法交换Ll或L2两端即可，起振后，调整R1使静态电流小于lmA。

　　然后在输出端接一只430Ω1/aW电阻为负载，此时9V端电压应下降不多（如：从9.28V的空载电压降至9.06V即可）。否则应微调R1使输出端空载电压与带载电压在9.28-9.06V范围内，这是调整升压电路的最大负载能力。

　　当然一般数字表用不了20mA电流就不必进行此项调整。输出电压只能调换D2来满足要求。本电路实测数据可参见附表。

电池工作电压 2．98V 3．04V 2．02V 2．02V 2．46V 2．49V 电池工作电流 85．9mA 19．2mA 96．7mA 23．6mA 97mA 21．1mA 升压输出电压 9．55V 9.67 8．29V 8．61V 9．07V 9．14V 负载电流 21．gmA 4．78mA 18,9mA 4．26mA 20．7mA 4．57mA 9V负载电阻 430Ω 2kΩ 430Ω 2kΩ 430Ω 2kΩ 效率 81.70% 79.20% 80.20% 76,9％ 78.60% 79.30%
