模拟电池仿真电路

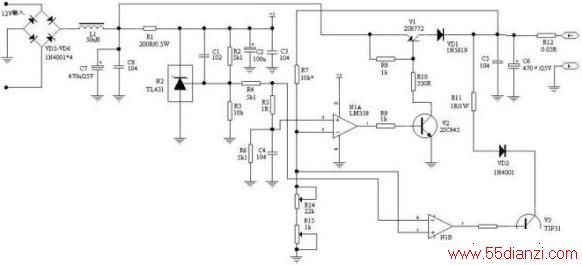

其电路原理分析如下：
220V市电经变压器降压后，得到12V左右的不稳定交流电压，该电压经VD3-VD6整流，经L1、C7滤波后，得到不稳定的12V直流电，N2、R1-R6、C2构成稳压电路，其输出为稳定的5V电源，该电源提供给LM358运算放大器，作为LM358的电源使用。N2的第一脚为恒定的2.5V，作为基准电压经分压后提供给LM358作比较用。
电路的输出电压经R7与R13、R17分压后反馈给2个运放，从而控制V1和V3两个三极管的导通状态，使输出电压稳定在设定的值。
该电路能真实地模拟出电池的特性，可以在对外部放电与被充电器充电两种状态间自动转换，同时电池的电压可设，并且非常稳定。当对外供电时，当输出电压发生变化，经R7与R13、R17分压后反馈给N1A运放，从而调整V2的导通状态，进面控制V1的导通状态，使电压迅速稳定在所设值。当被充电时，若输出电压发生变化，经R7与R13、R17分压后反馈给N1B运放，从而调整V3的导通状态，使电压迅速稳定在所设值。
由于R5的存在，N1A与N1B运放的基准电压会相差0.4mV，因此当输出端对外供电时，V3是完全截止的，而当外部电源对输出端充电时，V1是截止的，其充电电流通过R12、R11、VD2、V3泄放掉，相当于充电。移去充电电源后，电路会恢复到对外供电状态。其特性与实际的电池完全一样。
由于真正的电池含有内阻，电路中R12用来充当电阻内阻的作用，其值为0.03Ω，若需增大模拟电池的内阻值，可增大该电阻值。
R13电位器用来调整模拟电池的电压，其阻值减小时，输出端电压升高，其阻值升高时，输出端电压降低，R17用来微调输出电压，作精确调节电压用。
受TL431基准电压影响，该电路的最低仿真电压只能做到1.25V，若需要更低的电池仿真电压，可以通过改变基准电压来实现，比如将TL431改为TL432，或者通过改变电阻值，这样仿真电压可以低至0.75V或更低。
笔者也曾用该电路来仿真锂离子电池，用来测试锂离子电池保护电路的保护参数，所测得的保护值非常精确。
该电路由于同时具有稳压电路与电子负载电路，并且此两部分电路为非此即彼的关系，因此也可以单独作为电源来使用，或者单独作为有源电子负载来使用，其负载电压可任意设定。
