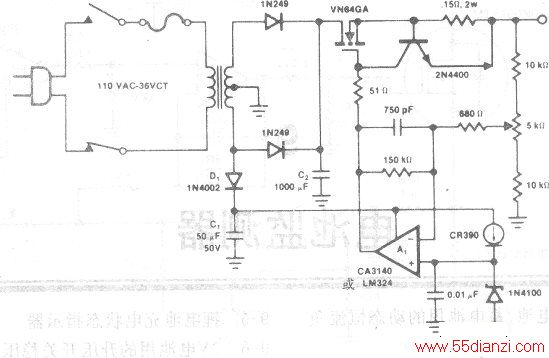

运算放大器A1直接驱动场效应管VN64GA，以控制输出电压。峰值检波器(A1，C1)向误差放大器A1和基准齐纳二极管供电。这一额外的驱动电压必须比VN64GA的源极电压高出数伏，以便VN64GA通过满载电流。该输出电压是直流脉动电压，用来给电池充电是十分令人满意的。为把本电路转变为直流稳压电源，就要加大电容器C2，并要在负载两端再跨接另一只电解电容器。响应时间极快，并取决于运算放大器。2N4400限流电路能防止输出电流超过4.5A。但是，保持短路状态1秒钟以上，就会使VN64GA超过它的额定温度，所以必须采用1℃／W量级的散热器。
