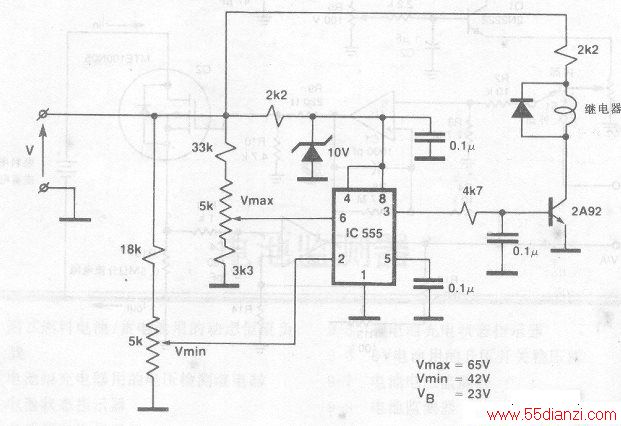

电池正在充电时,测量电池电压为V。如果所测电压低于最小设定电压,继电器就通电吸合,接通充电器电路。当电池电压超过最大设定电压时,继电器断电释放,并保持释放状态到电池电压降低至它再次吸合的最小设定电压为止。电池电压低于继电器的阈值电压VB(低断路电压),这样低的电压就被认为是由于一个或数个电池元件损坏而造成的。当然,VB要比最小设定电压低得多。
