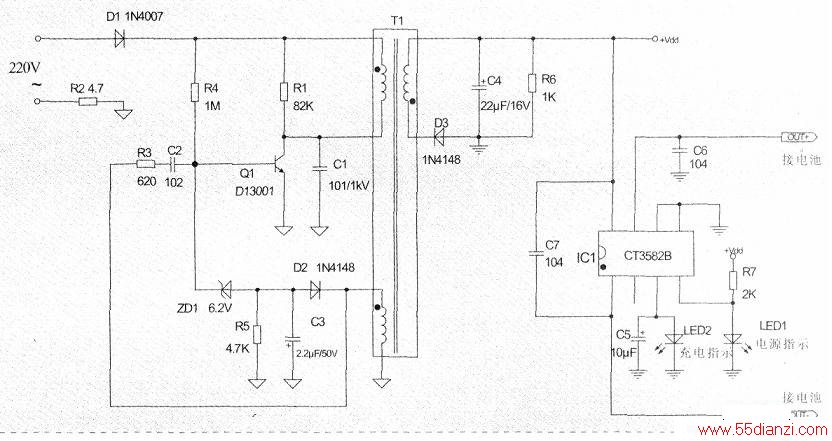

这是一款采用充电专用集成电路芯片CT3582的万能充电器电路,下图为电路原理图 该充电器具体自动识别极性功能。充电指示所采用的是一只七彩发光二极管LED2,在充电过程中,以七彩闪烁方式作充电指示。此外,该电路在开关管Q1集电极处设有由R1和C1组成的消尖峰电路,对开关管能起到一定保护作用。
