当电压在1.2～3.6V时，通过自动检测电路，使用MAX1708芯片进行升压，并对待充电池进行充电。能够达到设计要求，并达到精度要求。当电压为10～20V时，使用LM25576芯片进行降压，并对待充电池进行充电。

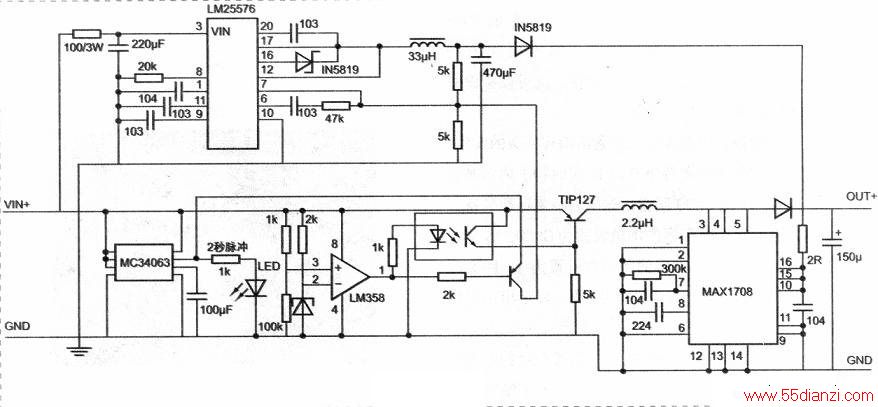

电路采用三个基本单元：升压电路单元、降压电路单元和控制监测单元（见下图）。以MAX1708芯片为核心的升压电路，当直流电压为1.2～3.6V时，通过此电路对待充电池进行充电。以LM25576芯片为核心的降压电压，当直流电压为10～20V时，通过此电路对待充电池进行充电。以MC34063芯片为核心的控制监测电路，对电路进行控制和检测，自动选择升降压电路对待充电池进行充电。

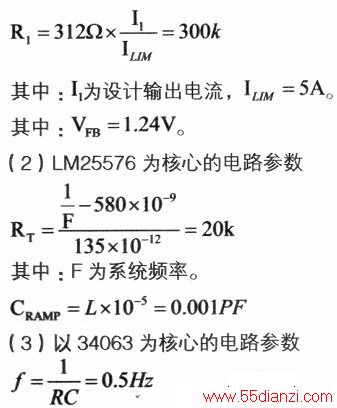

参数计算
(1)MAX1708为核心的电路参数
