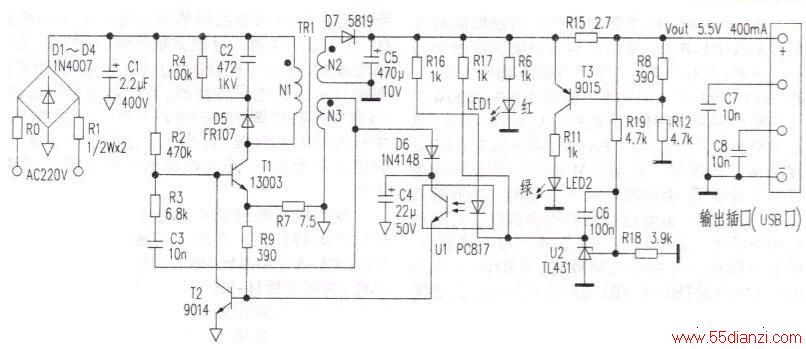

220 VAC通过保险电阻RO,R1后加至由D1-D4构成的整流桥上．整流后得到约300VDC再经Cl滤波后分成两路，一路经过TR1的N1线圈加至T1的集电极，另一路贝iJ经过R2加至T1的基极，为T1的启动提供一个基极电流，于是在T1的集电极上就有电流产生，通过开关变压器TR1的藕合作用、在其反馈线圈N3上产生和N1线圈上同向的感应电压，这个电压通过C3,R3加到TI的基极并使基极电流增大。T1很快饱和导通，集电极电流也随之迅速增加。当T1集电极电流增大到使R7上的压降足以使T2饱和导通时，则T2导通，降低了TI的基极电压，使T1退出饱和导通并趋于截止。这时TR1的N1线圈感应出下正上负的电压，这个电压又使其反馈线圈N3上也产生和N1线圈上同向的感应电压。可是由于C3上的电压不能突变，T1仍处于截止状态。此时C3和反馈线圈N3上叠加电压通过R3、T2的基极、R9,R7放电。然后T1的基极电压又为正值并继续增加直至其又饱和导上述过程使电路产生振荡R9用于减小前后级的影和导通过改变其阻值可以改变开关电路的振荡频率。次级线圈N2感应出的电压经D7整流、C5滤波再经限流电阻R15后输出5.5V的电压。其中R6、9014LED 1(红）用作指示电路LED1点亮表明电路工作正常电路主要是由U1、U2及T2构成，其中R18,R19构成取样电路；D6,C4为U1提供工作电源；U2为稳压电路提供基准电压，约2.49V左右。当由于某种原因使输出电压升高时，R16上的压降增加，电流增大，但是U2提供的基准电压并不变化，则内部发光管的电流也增加，发光增强,U1内部光敏管的导通随之增强，从而使T2基极电位上升，导通也增强，迫使T1的基极电压下降，降低其饱和导通时间以达到降低输出电压的目的；反之，当输出电压降低时控制过程正好相反。该电源适配器的保护电路主要有以下几部分：一是由R4,C2,D5构成的反峰吸收回路，用于消除N1线圈的反峰电压，以保护T1；二是由RO(1f/2W),R1(ldZ/2W)R R15(2.7dZ/2W)构成的输人输出过流保护，以保护整个电路；三是咒的双重作用．即平时用作稳压电路的最终调罄元件．而当输出电压过高时T2完全饱和导通使T1截止停止工作，以保护T1不被过流烧毁。
一户绝梦燮嘿夕悦妙笋趁通旦连拷线接人充电电池吟T3导通,LED2(绿）发兀，衣小尤电止仕过仃。随看允甩盯IuJ的增加，T3的基极电位也在不断上升．最终邓截止，绿色发光管LED2熄灭，表示充电已完成，要尽快把电源适配器断开，以免由该电源适配器常见故障是RO,R1及R巧中的一个或几个损坏。这时千万不能一换了之，更不能图省事只用短路线代换损坏的RO或R1，否则损失会更大。应该对D1-C1、T1、T2、R7等元件作全面检查，确认无故障后再更换损坏的保险电阻。再就是的击穿短路，这时往往伴随着TI损坏，RO或R1中的一个或两个全部烧毁。因为当击穿短路后，此时稳压电路已不起作用，次级线圈N2感应出的高频电压直接经C7交流短路，T1严重过载必然损坏，RO或R1也就不可能幸免，检修时也要注意。
