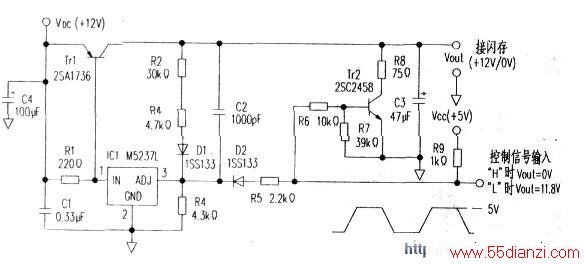

二极管D1和D2是为了防止出现反向电流而接入的整流二极管。当控制信号为高电平（+5V）时。集成电路IC1的第（3）脚（ADJ）电压大于Vref（1.26v）。此时Tr1受IC1第（1）脚电压的控制处于截止状态，于是输出电压为零。而Tr2则受高电平的控制信号控制处于饱和导通状态。将闪存写入电源的连线接地，防止闪存因噪声电压出现误动作。当控制信号为低电平（0V）时。IC1的第（3）脚电压小于1.26V，Tr1变为导通。
Tr2则转为截止，于是电源的输出端输出11.8V的电压。电路的最大输出电流为200mA。
