MAX1631内部有两个PWM稳压器，输出电压的范围是2.5V～5.5V，根据工作模式的不同，可以输出3.3V和SV的固定电压，或者可调的电压。MAX1631有次级反馈输入端(SECFB)，通过STEER引脚来选择哪个PWM调压器(3.3V/5.5V)接收次级反馈信号，通过外部的电阻分压装置可以灵活产生非12V的电压（所谓次级反馈就是把芯片外围电路里互感线圈或者变压器的次级电压反馈回给芯片）。MAX1631的引脚功能如下图所示。
MAX1631的工作状态由SHDN（23脚）、SEQ（15脚）、TIME/ON5（7脚）引脚的电平控制。

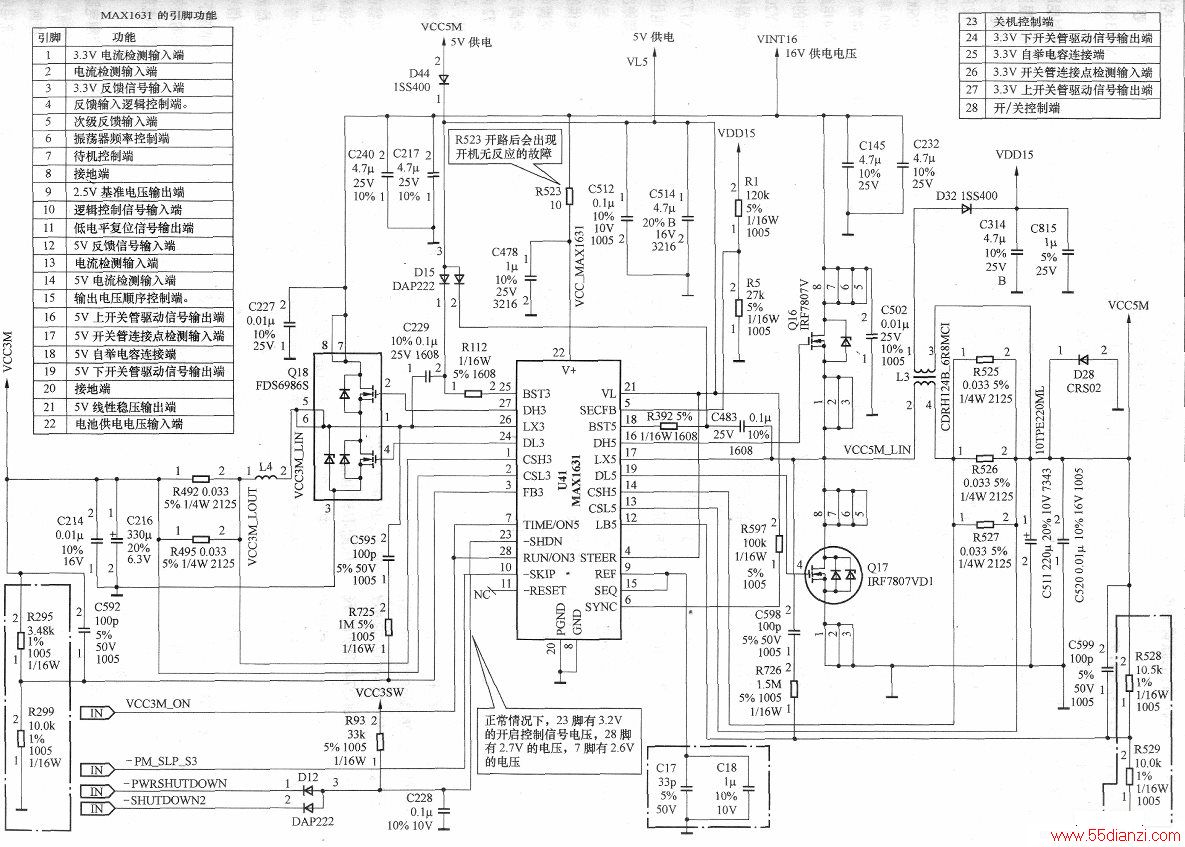

在上图电路中，按下开机按键后，主板上的相关电路会输出一个2.6V～3.OV的开机信号到U41 (MAX1631)的28脚，使U41内部的PWM振荡器开始振荡，从27、24脚输出相位相反的波形信号，加到Q18内部两个场效应管的栅极，控制Q18内部两个场效应管的导通与关断，将电池提供的+16V电压降低为3.3V，为系统电路供电。
U41的16、19脚输出另外两路相位相反的波形信号，加到Q16和Q17的栅极，Q16和Ql7在PWM控制芯片的控制下轮流导通（导通的顺序和频率由PWM控制芯片控制）。Q16导通时，Q17截止，此时可以将电能储存在储能电感L3中，Q16截止时，Q17导通，此时L3中储存的能量经过电解电容C511、C520滤波后得到平滑稳定的+5V电压。肖特基二极管D28起稳压保护作用和快恢复作用，若该二极管击穿，将导致笔记本电脑出现不能启动且掉电的故障。
在实际维修工作中，MAX1631损坏的几率不大，维修时可以用示波器观察MAX1631的PMW信号输出端在开机瞬间有无波形信号。如果在开机瞬间有波形输出，并且立即消失，这说明MAX1631基本正常，故障一般是反馈端外接的元器件损坏或者滤波电解电容以及场效应管短路造成过流保护。若开机瞬间没有波形信号输出，说明故障系MAX1631本身损坏，更换MAX1631即可排除故障。若MAX1631的22脚供电电压不正常，也会导致电源电路不工作。
