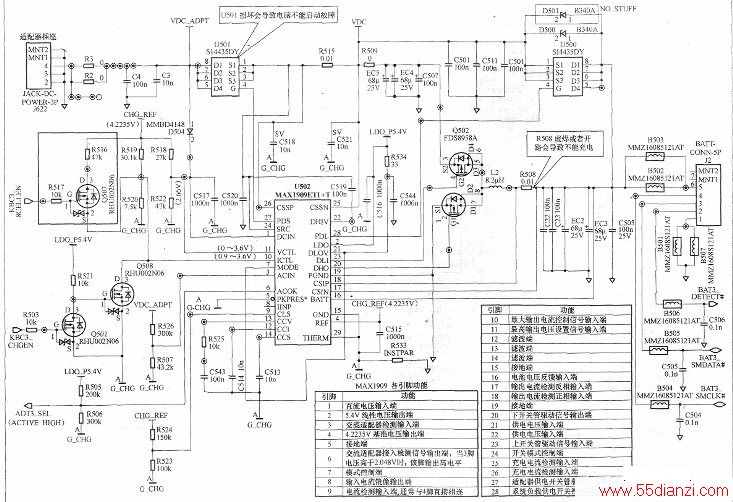

MAX1909构成的充电控制电路常见故障点维修图解如上图所示（上图电路以MAX1909在三星R18机型中的应用电路为例，元器件编号与三星R18机型一致，其他相关机型中的元器件编号可能稍有差异）。插上适配器后，适配器输出的电压一路通过二极管D504为MAX1909的1脚供电，另一路经R526为MAX1909的3脚提供适配器检测信号。MAX1909检测到3脚有适配器信号后，就会从27脚输出高电平信号，控制场效应管U501导通，将适配器供电电压与系统供电电路接通；此时，28脚输出低电平，场效应管U500截止，将电池与系统供电端断开，此时，笔记本电脑的供电电压由适配器提供。MAX1909检测到：脚有适配器信号后，还会从20、23脚输出脉冲控制信号，控制Q502中两个场效应管的导通，对锂离子电池进行充电。充电过程中，通过MAX1909的16脚来对锂离子电池正极电压进行检测，从而改变充电电流；若MAX1909的16脚检测到锂离子电池正极的电压高于设定的阈值电压，则20、23脚停止输出脉冲控制信号，停止对锂离子电池进行充电。当适配器没有插入适配器插座时，MAX1909的3脚电压会因为没有适配器信号电压输入而低于2.048V，此时，28脚输出高电平，场效应管U500导通，将电池与系统供电端接通，此时，笔记本电脑的供电电压由锂离子电池提供。
在维修工作中，经常遇到场效应管U501或者U500损坏导致笔记本电脑不能自动切换电源类型的故障。采用MAX1909的笔记本电脑若出现不能充电的故障，要重点检查MAX1909本身以及MAX1909的20脚和23脚外接的场效应管、10脚、6脚外接元器件等部分电路，仔细查找，很容易就能找到故障元器件。
