汽车车载网络系统示波器电压检查方法

汽车车载网络系统示波器电压检查方法

点击数:7190 次   录入时间:03-04 11:58:51   整理:http://www.55dianzi.com   维修技术

  车载网络系统的网关彻底损坏时犷将会导致整个网络失效。出现这种故障时,网络系统进入保护状态,车辆处于故障模式。这是PCM功率模块的一种缺省运行模式,以保证网络系统出现问题时,能够允许发动机与变速器以限定的能力继续进行工作。

  1.找出CAN总线的端脚

  采用测量电压的方法检查车载网络系统CAN总线电压时,先在相应的电子控制单元上找出CAN总线的两个端脚。

  2.检测方法

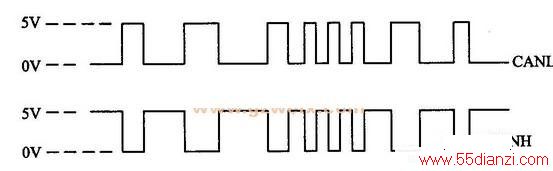

  采用多通道示波器测量CAN总线高位,即CAN-High(图中通常简写为CANH)数据线和CAN总线低位,即CAN-Low(图中通常简写为CANL)数据线上的电压波形。正常情况下,CAN总线高位(CANE)与CAN总线低位(CANL)数据线上的电压波形的电位应为相反,如下图所示。也就是说,CAN总线的这两根导线上的电压,正常时一个为高电位(5 V)时,另一个则应为低电位(0V),两条导线上的电压和总等于一个常数。

42588

  根据CAN总线的这两根导线上电压的这种特点,判断总线工作是否正常时,就可以不必考虑在测量电压时,CAN总线此时正在传输什么信息,而只要观察这两条线路上的电压波形是否均为0-5V的方波,两者电位是否相反即可,如属于这种情况,就说明总线工作基本正常。

  3.故障分析

  如果测量时发现某一条线路上的电压为0V,则故障多为该线路断路或与地线发生了短路现象。

  如果测量时发现某一条线路上的电压为12V,则故障多为该线路与车辆上的蓄电池正极上的电压发生了短路现象。
