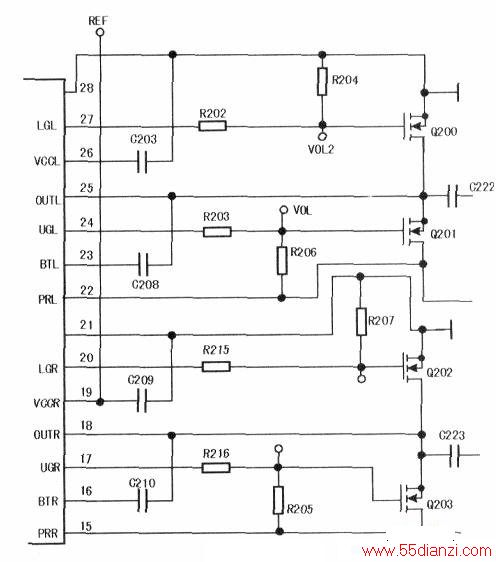

在电源+背光驱动电路的组合电路板中，并不是所有的背光驱动电路在它的激励脉冲形成和功率放大电路中都设计有脉冲放大电路，电路的有无不仅与屏幕的大小有关，还与激励脉冲形成电路所采用的集成块有关。因为有些激励脉冲形成集成块内部已经设计有激励脉冲放大电路，外电路中就不需要另外设计激励脉冲放大电路了。不过，不需要专门设计独立的激励脉冲放大电路的背光灯驱动电路，其功率放大器的供电一定是低电压供电。该电路板中的背光灯驱动电路所使用的激励脉冲形成专用集成块为MP1038E4，内部就设计有激励脉冲放大电路，集成块的18、20、24、27脚为激励脉冲输出脚，输出的激励信号直接送往了功率放大器的控制极(G极)上，其电路结构如上图所示。图中Q200、Q201、Q202、Q203组成背光灯驱动电路中的功率放大电路，这四只MOS管就是功率放大管。

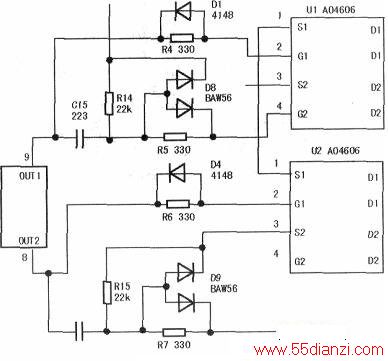

在右图的背光灯驱动电路中，所采用的激励脉冲形成专用集成块为TE专用5005．集成块内部虽然没有设计激励脉冲放大电路，但由于该组合电路是用在小屏幕(26英寸)液晶电视中，故在激励脉冲形成电路和功率放大电路之间也没有设计独立的激励脉冲放大电路。电路结构见下图。图中的集成块U1、U2为功率放大块。
