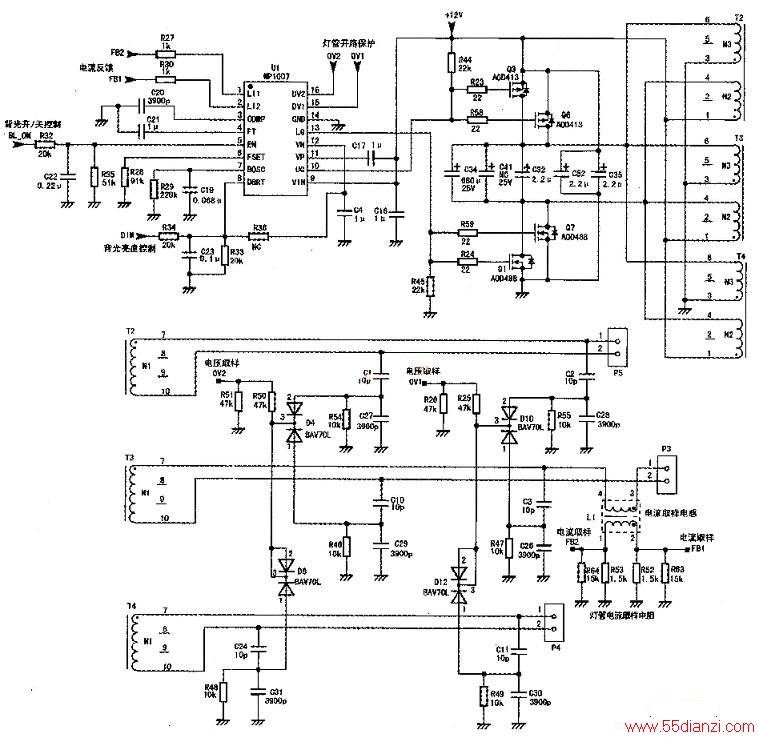

该机背光驱动电路如下图所示，当驱动脉冲为低电平时，Q3和Q6同时导通，12V电压通过Q3、Q6及并联的高压变压器T2～T4的N3绕组到地；当驱动脉冲为高电平时，Q7和Q1同时导通，12V电压通过并联的T2～T4的N2绕组及Q7、Q1到地。

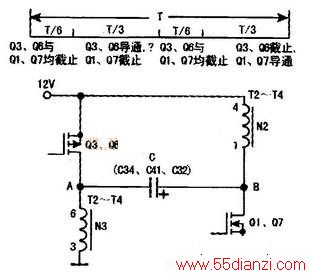

该逆变器的简化电路如下图所示，在一个周期的前T/6时间段内，Q3 、 Q6与Q1、 Q7均截止，此时A点电压为0V、B点电压为12V，电容C（C34、C41、C32）充电；在随后T/3时间段内，Q3 、 Q6导通、Q1、Q7截止，12V电压通过Q3 、 Q6及T2～T4的⑥-③绕组到地，此时A点电位为12V、B点电位为24V、 C通过T2-T4的①-④绕组放电；在接着的T/6时间段内，Q3、Q6与Q1、Q7均截止，C充电；在最后的T/3时间段内，Q1、Q7导通、Q3、 Q6截止，B点电位降为0V、A点电位降为一12V、 C通过T2～T4的⑥-③绕组放电，如此周而复始。
C1、C27和C2、C28是高压取样电容。加在灯管上的高压先经取样电容分压，再通过D4、D10整流，最后送到U1的15、16脚。当高压过高，使U1的15脚或16脚电压超过＋2.4V时，过压保护启动，停止输出驱动脉冲。
