液晶彩电背光驱动电路需接上相应的负一载才能正常工作。在实际维修中，若能确认其配套的背光源正常，则需接上该背光源通电试机，如背光源不发光，则表明该背光驱动电路有问题。若不能确认配套的背光源正常，或者是摘板检修背光驱动电路，这时需接上相应的假负载进行检测。因背光源不同，所用的假负载也有所不同，下面分别进行介绍：
1．冷阴极灯管背光驱动电路
若手头有多只与原机灯管长度相近的冷阴极灯管，则可外接上这些灯管进行检测。如果手头没有那么多灯管，也可只用一根灯管（长度不论），手持该灯管，将其一端与高压输出端口相接触。若通电开机后，该灯管与板相接一端能发光，则表明该端口有高压输出。
另外，可用一只220kΩ～1MΩ的电阻来代替一只灯管，电阻的具体阻值与液晶屏的尺寸有关：42英寸及其以上一般选150kΩ-220kΩ，32～40英寸一般选220 kΩ～330 kΩ，24、26英寸一般选470kΩ，17～22英寸一般选820kΩ。由于用电阻作灯管的假负载后，电阻发热较快，因此该电阻的功率不得小于3W，一般选用5W或10W的电阻。
2.LED背光U动电路
LED背光驱动电路可用市售的LED照明灯（内部由几十只LED串联组成）作假负载。为了便于检测多种型号的LED驱动板，可在该LED照明灯的电路中串联一只阻值约100Ω的限流电阻，并设置多个接线端点，具体电路如下图所示。

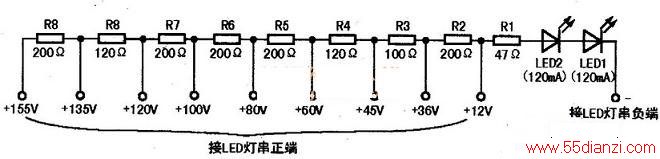

另外，也可用一两只大功率LED与多只电阻串联自制一个检测小工具，同样设置多个接线端点，电路如下图所示。
检测时，将LED驱动板的输出负端（每一次只接一个负端）与上述检测工具的“－”端相连，LED驱动板的输出正端接在检测工具相近的电压端点上即可。
另外，对于LED灯串的检测也可自制一个检测工具，其电路如下图所示。220V市电经半波整流、滤波后获得一直流电压，再通过两只1.5M Ω的电阻限流，最后加到LED灯串上（注意正负极），如灯串中所有LED均发光，则表明该灯串无问题。
在确认某组LED灯串有问题后，若要进一步判断哪一只LED损坏，可拆开液晶屏，依次对每只LED外加3V直流电压进行检测，若哪一只LED不亮，则表明该只已损坏。
