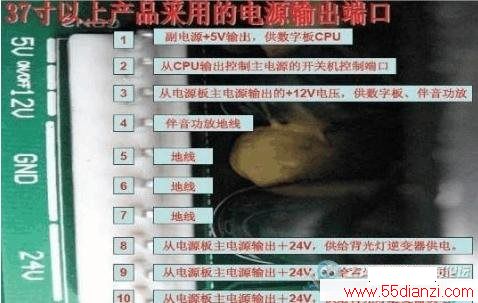

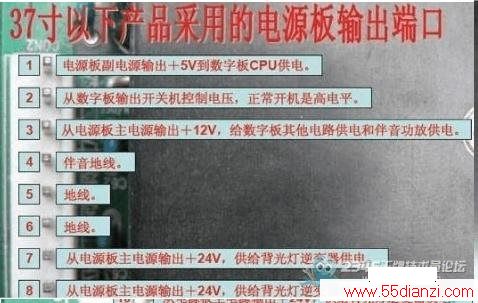

在检修三无、不开机的故障时，要看指示灯是否是亮的，如果是亮的可以确定电源板上的副电源是正常的。电源板的输出插头是一个标准设计，根据屏幕的大小，输出排列有2种。如图：
通过以上 2种排插的对比，就可以发现有3个引脚是一样的，有这样一个共 同点就可以很好的便于分析维修。
在检测＋5V输出是正常的时候，就可以检测开关机控制脚（2脚），是否是高电平开机状态。如果是低电平，说明CPU是处于待机状态或者是有故障，可以按机子上的节目上升键，看控制电压是否会变为高电平，如果变为高电平，说明CPU原来是处于待机状态。如果不变为高电平，说明CPU部分有故障，予以维修或者更换数字板。?
当开关机控制脚是高电平时，检测3脚输出的＋12V电压，7、8脚输出的+24V是否正常。没有＋12V和＋24V输出时，电源板的主电源部分有故障。维修电源板或者更换。
