字符正常，图像有块状、点状干扰。字符正常，说明后级的电路是好的，可以利用视频的输入端口来进行压缩故障部位。先从YPbPr输入信号，没有干扰。再从AV端口输入，图像出现干扰。就可以把故障范围压缩在图像增强处理部分。由于图像增强处理IC和帧存储器之间传送的是数据包信号，不是数据流信号。如果有一条传送图像信号的连线出现断线或者连线阻值增大，就会对信号进行衰减，使信号不能通过，造成信号丢失，就会造成图像错层现象（数据包在传送的时候，就像垒砖墙一样，一块一块的来堆积，有一块丢失了，只有用别的来顶替）。 例如：帧存储器假焊造成的故障：
如果控制存储器的控制信号断了，没有了控制信号，就会出现好多奇怪的故障，甚至没有图像。

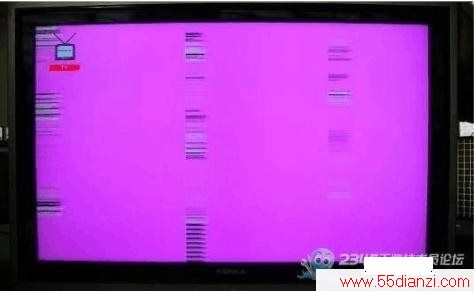

例如：控制信号线断，就出现下面的这样一种现象。
维修注意事项：
在检修断线的故障时，是要非常细心的。特别在测量连线的阻值时一定要注意，有的连线和其他连线的阻值只错有2Ω左右，不要小看这2Ω电阻，对信号的衰减是特别大的。因为它不是一个纯电阻，而是电路中有接触不良的地方产生的一个电阻，可以有电流电压通过，对数字信号脉冲是有很大的阻碍，使数字信号不能通过。测量线阻时，不要用万用表上的短路报警档，因为这个档在50Ω左右还会报警，有的甚至在100Ω左右一样报警，给你一个假象，走很多弯路。最好用数字万用表的小档位测量是比较准确的。
