剩余电流保护装置断路器误动作

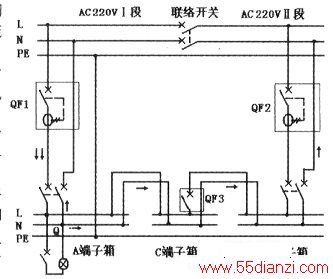

　　某发电厂的高压开关柜室内有AV220V供电系统，采用的是双电源环网供电方式。接线图见图l。
　　
　　图l中三个端子箱向高压开关柜内供电。电源测的QF1、QF2为单极具有剩余电流保护装置的断路器（以下简称“剩余电流断路器”），QF3为单极的断路器。当QF1、QF3均在合闸位置，QF2在分闸位置，即所谓的开环运行时，在3个端子箱无负荷时，供电系统能正常运行。如果某端子箱上带上负荷，就发生QF1跳闸。以A端子箱带一盏照明灯负荷为例进行了初步分析。

　　
　　在图1中，流出QF1相线的电流以方向向下的双箭头表示，而流回QF1中性线的电流显然减小了，即从Q点分流了。减少的那部分电流经过与B、C端子箱的中性线．经QF2到AC220VⅡ段。此时，QFI中就出现了剩余电流，导致了QF1眺闸。
　　

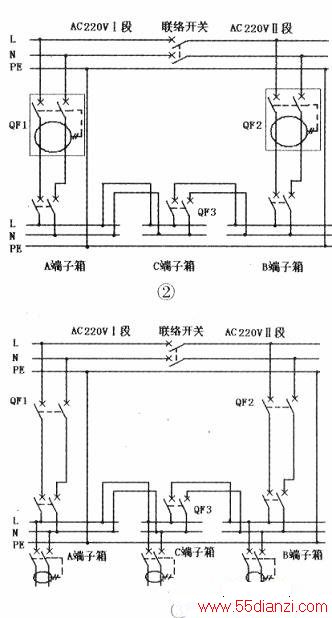

　　初步分析的结论是，QF1供电回路中中性线N没有与AC220VⅡ段断开，是导致剩余电流断路器动作跳闸。初步解决措施是将QF1、QF2更换为双极剩余电流断路器，QF3更换为双极断路器，见图2。
　　
　　这样，当开路运行，即QF1、QF2只合闸运行一只，或QF1、QF2均合闸运行，但QF3断开时，中性线被可靠地断开，就不会出现剩余电流断路器动作跳闸丁。
　　
　　笔者认为，初步解决措施不是很妥当。首先，QF1、虽然采用了双极的剩余电流断路器，但一旦出现闭环运行时，中性线N仍然成为两个断路器的共用导体，导致断路器跳闸的还会发生。除非QF1和QF2之间采用互锁措施，即两台断路器不能同时合闸，但这增加了回路的复杂性。其次，根据国标GB 13955-2005《剩余电流保护装置的安装和运行》中的“6.2.1剩余电流保护装置负荷侧的N线，只能作为中性线，不得与其他回路共用，……”的规定，而在文中所示的图1是环形供电回路，中性线N是剩余电流保护装置的断路器QF1、QF2所共用的，这样的设计明显与国标相悖，这才是跳闸的根本原因。为此，妥当的解决措施应为在环形供电回路中，两个电源进线不采用剩余电流断路器，只在必须安装剩余电流断路器的负荷回路中才进行安装，如图3所示。由此可见，剩余电流保护装置只适用于在树枝型回路的支回路中安装。
