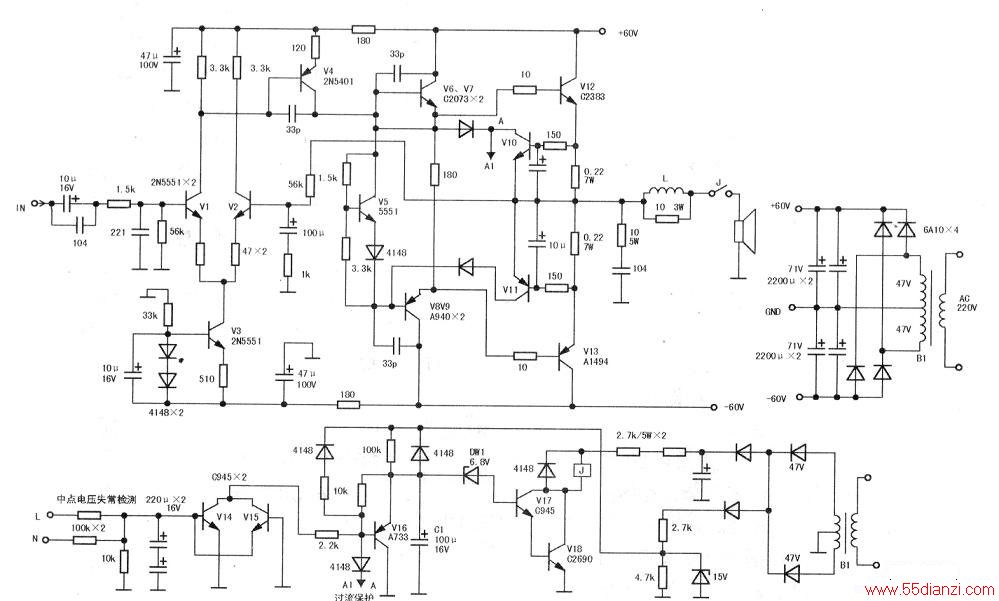

该机电路板排线较乱，为方便检修测绘相关电路见下图。
测扬声器保护电路供电稳压DW2两端有15V电压，继电器线圈供电端也有驱动电压，继电器线圈下端有驱动电压，说明控制管C2690没有导通。接通电源．15V电压通过100kΩ电阻对C1（100μF/16V）电解电容充电，由于电容两端电压不能突变，此时C1正极对地电压很低，DW1截止（DW1是击穿电压为6.8V的稳压二极管），V17、V18同样截止，继电器不吸合。随着时间的推移，几秒钟后C1充满电荷，C1正极电压慢慢升高，当达到某一临界点时C1正极电压击穿DW1．V17、V18获得偏置电压饱和导通，V18集电极电位接近地电位，继电器线圈两端获得电压差，驱动电流流过线圈经V18到地，继电器吸合，只要不断电以及没有外电路干涉，继电器会一直保持吸合状态。测C1正极对地电压仅有3.5V左右，根本达不到DW1击穿电压。关机，测Cl两端正反向电阻很小，拆下Cl测量正常；拆下V16测量也正常，把V16焊回。通电试机，还是不吸合，说明与Cl无关，用2N5401代换V16．通电继电器立即吸合，说明V16软击穿拉低C1正极电压。焊回C1，通电试机，约6s后继电器吸合，故障排除。
