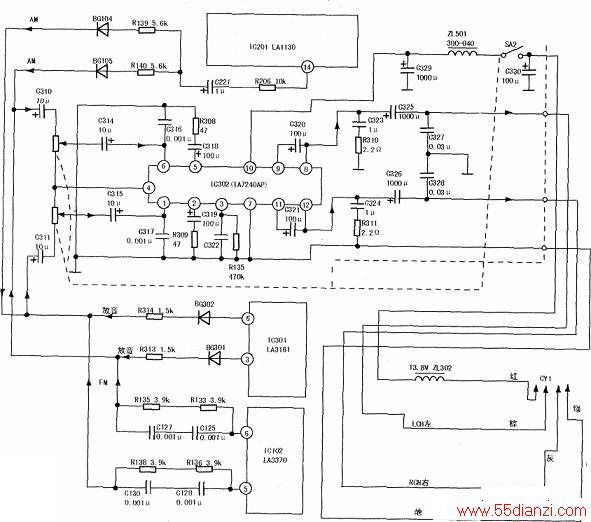

根据故障现象分析，此类故障大多出在音频功率放大电路。汽车音响音频功率放大电路如下 图所示。从图中可看出，造成收／放音时一个声道或两个声道均无声故障的原因，主要是由于收／放音的共用电路——低放电路出故障引起。
判断这种故障范围的方法是：只要不是电流大而烧保险丝故障，在出现某一故障时，可先检查各功能的指示灯。一般来说，如果调频、调幅收音和放音均存在同一性质的故障，则应首先从低放部分开始检查；某个功能单独存在的故障，则应从与这一功能有关的相关电路去查找。
低放电路发生无声故障，主要是IC302集成电路损坏；其次是音量电位器内部接触不良，甚至开路，从而造成信号开路，导致无声的故障。首先检查IC302⑩脚电压为0V(应为12V)，说明CT1电压供给电路有问题，怀疑SA2音量电位器断路或接触不良。随后触碰SA2电位器，观察IC302⑩脚12V电压，时有时无。因此，确定音量电位器接触不良，造成收／放音时有时无。更换SA2音量电位器后，故障排除。
