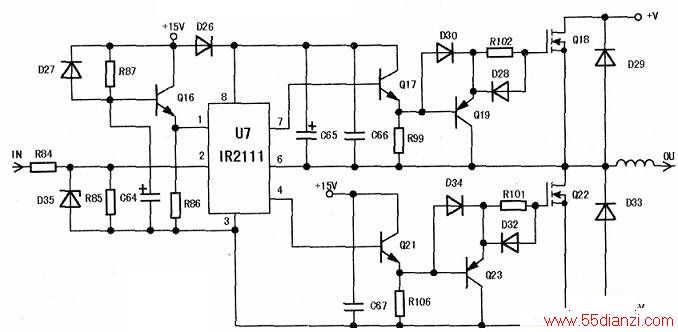

直接观察可以看出该电路板的输出和驱动电路都有维修过的痕迹，估计故障可能出现在这部分。功放输出使用的是两个IRF640N功率MOS管，驱动使用的是半桥驱动芯片IR2111，组成D类功放电路。该部分的电路如下图所示。
检查相关元件，发现功率Q18、Q22、Q19、Q23和D28均有损坏，而IR2111暂时无法确定，打算通电后对比修好的E150P确定。为保险起见，先不安装功率MOS管进行测量。考虑了工作电压不同的因素，结果BP12上的IR2111 -些脚的电压与E150P的相差很大，检查周边及供电电路没有发现问题，怀疑IR2111有损坏，但在断电下测各脚的电阻时，与E150P的IR2111对比又没有多大差别。在无法确定其好坏的情况下，在网上搜索查看了IR2111的资料，弄清了IR2111高压侧悬浮驱动的自举原理，它的悬浮电源是采用自举电路获得的。下图中C65、D26分别为自举电容和充电二极管。当IR2110用于驱动半桥的电路时，需要通过IR2111内部电路配合功率MOS管的开关对自举电容C65进行充放电，从而获得悬浮电源的电压，因此，必须安装功率MOS管IR2111才能测到正常的工作电压，因为过去没有遇到过类似电路，按常规的方法检测，导致测量结果不正确，装上功率MOS管后再测量，IR2111的各脚工作电压正常，接喇叭试音结果也正常了。
