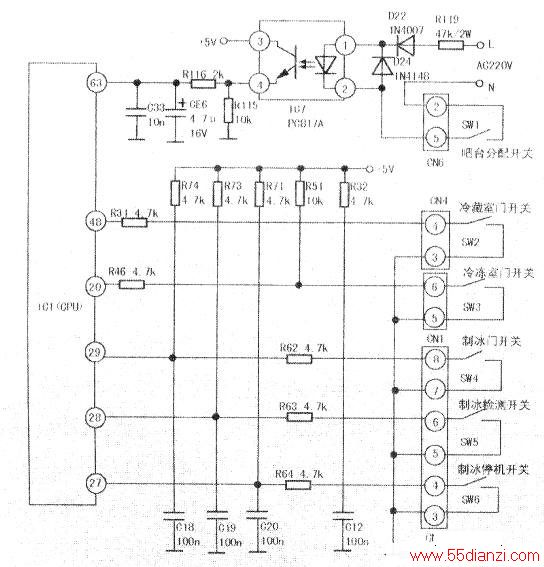

此电路见下图所示。共设SW.1～SW6六个手控或门控援关。SW1为吧台手控分配开关，闭合时，市电火线L和零线N经R1119、D22、IC7①、②脚内部发光管、播件CN6⑤和②脚及SW1触点形成回路，IC7③、④脚内光敏管受光后导通，经Rll6等将+5V高电平加至CPU63脚，实现吧台加热、照明等控制。SW2、SW3分别为冷藏室和冷冻室门控开关，门关闭时，开关接通到地，将低电平关门信号经R31、R46送至CPU48、20脚，进而通过电气系统控制接口电路控制冷藏室、冷冻室的照明和风机等的工作状态。制冷机装有SW4、SW5、SW6三个开关，SW4为制冰门开关、SW5为制冰检测开关、SW6为制冰停机开关，R62~R64_R71、R73、R74、C1.8~C20等组成接口信号传送电路，将SW4—SW6开关信号送到CPU29～27脚，通过电气接口电路控制制冰机工作状态。
不同开关发生故障时，表现各不相同，通常为照明灯工作异常，风机工作异常，压缩机运转异常，制冷或制冰温度异常，制冷机工作异常等。
(1)查开关。拔掉怀疑有问题的开关插件，按开关类型用万用表Rx1挡测其两脚闻电阻：断开时阻值为∞，闭合时为0Ω，表示开关触点接触正常。若被测开关处于开路、短路、接触不良及不回位，都属开关故障，应选同型号开关更换。
(2)查开关控制信号电路。确认开关正常后，测开关控制信号电路的反馈电压。如吧台分配开关SWI电路故障，可测IC7①、②脚间有无2V左右直流电压，无此电压说明市电L、N间来构成电流通路，由于SW1经检查正常，所以应查R119是否烧断，D22是否开路或失效，IC7①、②脚有无脱焊或内部发光管失效．CN6②、⑥脚有无接触不良或引线断脱。如SW1闭合时IC7①、②脚有2V左右电压，说明IC7输入倒电路工作正常，此时测CPU63脚应有约+5V的高电平电压（实测4.9V），若63脚为oV或电压偏低，可能是CE6、C33击穿漏电，R116脱焊释路或IC7③、④脚内光敏管失效、损坏。如遇到冷藏室门开关SW2电路故障时，可测智能控制板上CPU48脚电平，当冷藏室门打开时SW2为常开状态，48脚应被R32上拉为高电警，当关闭冷藏室门（或用手将S'W2按下）时．48脚应为低电平，基零正常。若48脚始终为高电平或始终为低电平，可依次检查插件CN4③、④脚有无接触不良或引线折断，+5V电源是否正常,门开关控制电了R31.R32、C12有无开路、短路或变值。
