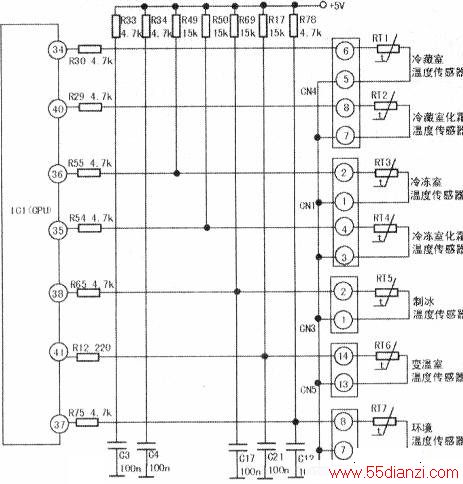

该冰箱共有RT1～RT7七个温度传感器（冷藏室2个、冷冻室2个、制冰1个、变温室1个、环境温度检测1个）。以冷藏室为例，由R30、R33、C3和R29、R34、C4及RT1、RT2(负温度系数热敏电阻)分别组成分压取样电路，将随温度变化的电平值分别供给CPU39、40脚，与设定的冷藏室温度值和化霜值进行比较，自动调节变频压缩机的运转频率、风扇电机、加热器工作状态，使冷藏室温度在设定范围内。其他几个温度传感器工作原理与此类似。
温度传感器工作失常时，因其安装位置及作用不同，故障现象也各不相同，如冷藏室、冷冻室、变温室及制冰工作温度过高或过低，风机、加热器及变频压缩机工作异常，达不到或超过预设温度，显示温度不正常等。仍以冷藏室为例，可分两步检查。
(1)查温度传感器。拔掉怀疑有问题的传感器RT1或RT2接插件CN4，测RT1或RT2两脚间的阻值，正常时应为适时环境温度下的对应电阻值。也可通过改变传感器温度、测量其两端阻值变化情况来进行判断。温度越高阻值读数越小，反之亦然。在常温(20℃)下读数若为其标称阻值，说明器件良好。如存在短路、开路、阻值不符及感测温度不敏感，均属传感器故障，应选用同型号的热敏电阻更换。
(2)查温度传感器信号采集电路。如检得RT1、RT2基本正常，可对传感器加温或降温，测CPU对应的39、40脚电压，正常时应有一定幅度的电压变化过程。若无电压或电压不变化，则先检查接插件CN4⑤、⑥或⑦、⑧脚有无引线断脱及接触不良，相关印刷线路铜箔是否断裂；再检查+5V供电是否正常；最后查R30、R33、C3及R29、R34、C4是否存在脱焊开路、短路漏电或变值等，发现不良元件应及时更换。
