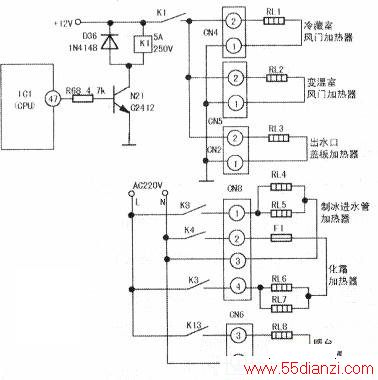

此冰箱共有RL1～RL8八个加热器。加热器供电分+12V、AC220V两组。由CPU47脚输出高电平控制N21导通，K1（触点容量5A/250V）得电吸合，其常开触点闭合后接通+12V电源，分别经CN4、CN5、CN2①、②脚，为冷藏室风门加热器RLl、变温室风门加热器RL2、出冰口盖板加热器RL3供电。另一组加热器有：制冰进水管加热器RL4和RL5（并联）、化霜加热器RL6和RL7(并联)、吧台加热器RL8。分别由电气系统控制接口电路中的K8、K4和K3、K13常开触点控制，其中RL6和RL7由K4、K3共同控制（串联关系）。
各加热器故障表现各异，通常为电冰箱风门、出冰口盖板、吧台及化霜工作异常，压缩机运转异常，制冷或制冰温度异常，制冰机工作异常等。
(1)查加热器。拔掉怀疑有问题的加热器插件，测加热器两脚间电阻，若阻值为∞，说明加热器烧断开路，应选同型号的更换。
(2)查加热器控制电路。确认加热器无问题后，检查相应的插件有无接触不良或断线，继电器触点有无氧化、锈蚀、积垢等导致的接触不良或触点电蚀烧结在一起不能释放。再查+12V或AC220V供电是否正常。若Kl不吸合，一般为R68脱焊舞路、N21开路损坏、D36击穿漏电、K1线圈烧断引起，此时RL1~RL3均失电不工作。若是K8、K4、K3、K13不吸合，除检查继电器外，还应查电气系统控制接口电路是否工作失常。
