海尔BCD-550WYJ变频电冰箱M1-M5分别为冷藏室风机、冷冻风机、冷却风机、变温室风机及制冰风机。
(1)M1及M4控制电路（见下图）
M4与M1只是元件标号和CPU输出的驱动引脚不同，这里介绍M1。M1为4极12V直流电动机，当CPU43脚输出高电平信号时，N8、N9、P4导通，Nl0、P2截止。43脚输出低电平信号时．N8、N9、P4截止，N10、P2导通。Ml的A+、A-端可获得不同的工作电压而改变其转速；同理，CPU46脚输出高或低电平控制信号时，通过控制N11～N13、P6、P8的导通或截止，加至Ml的B+、B-端，使其获得不同的工作电压而改变转速。CPU42脚为总控制端(EN)，只有42脚输出高电平使N14导通时，43、46脚所驱动的电路才对地形成通路，否则当42脚输出低电平使N14截止时，43、46脚输出不能对M1实施变速控制。

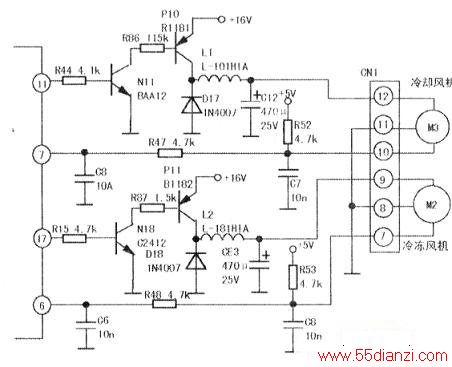

(2)M2和M3控制电路（见下图）
冷冻室有M2和M3两个风机。CPU12脚输出冷冻风机控制信号，并通过N18、PLL等组成的驱动电路为M2提供工作电压(最大16V)。同时，CPU．⑥脚用来检测M2反馈信号．监视M2工作是否正常；类似的，M3由CPU16脚经N17、Pl0驱动，⑦脚为M3反馈信号梭测端。

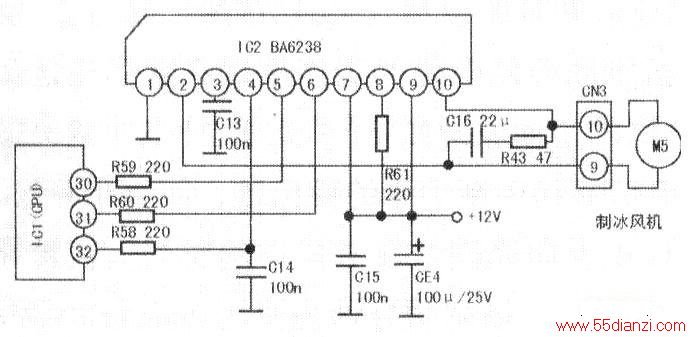

(3)M5控制电路（见下图）
由CPU30～32脚输出指令，控制IC2(BA6238)及制冰电机工作状态。IC2采用10脚单列直插式封装，①脚接地；②、③脚为M5驱动端；④—⑥脚为指令输入端（④、⑥脚分剐输入正、反相指令）；⑦、⑨脚为+12V电源端；⑨脚为使能控制端；⑩脚为电机驱动公共端。C16、R43组成电机消哚网络。
风机控制电路的故障通常表现为电冰箱风机电机不运转，风速异常，转速变慢，时转时停，噪声大，制冷或制冰温度异常等。检查方法是：
(1)查电机M1～M5。先拨动风机扇叶或制冷电机转轴，观察转动是否灵活，如感觉卡滞或转动不灵活，可作轴承清洗、注油处理。再测电机线圈电阻值，判断绕组是否正常，如线圈存在开路、短路、碰壳或线圈烧损，则作更换电机处理。
(2)查电机供电。查M1～M5驱动电压，正常时M1、M4、M5为+12V，M2、M3为+16V。若无电压，可分别检查CN4⑨～12脚(M1)、CN1⑦～12脚(M2、M3)、CN5③一⑥脚(M4)、CN3⑨、⑩脚有无接触不良或引线断脱。再查驱动电路+12V、+16V供电是否正常。
(3)查驱动电路。Ml（或M4）有故障时，先测CPU43、46、42脚电压，当电路正常工作时，被测弓I脚按程序设计输出相应的高或低电平，说明CPU输出的控制信号正常。再检查CN4⑨一12脚接插是否牢靠．+12V电源电压是否正常，及驱动电路N8～N14，P2、P4、P6、P8，D3、D6、D9、D12~D16等元件是否存在开路、短路、性能不良或烧损；M2或M3有故障时，先测CPU16、17脚驱动电压，如为高电平说明CPU输出控制信号正常。再检查CN1⑦～12脚是否存在断线或接触不良，及+16V供电是否正常。再测CPU⑦、⑥脚反馈电压，如不正常可检查+5V供电及C5～C8、R47、R48、R52、R53有无脱焊开路或短路漏电。最后检查驱动电路N17、P10、R44、R86、D17、L1、CE2或N17、Pll、R45、R87、D18、L2、CE3等是否开路、短路、性能不良或烧损；M5电路有故障时，先测CPU30~32脚电压，正常时应输出相应的高或低电平。再检查CN3⑨、⑩脚有无接触不良或断线，及+12V供电情况。最后检查驱动电路IC2、R58～R61、R43、C13～C16、CE4等元件是否存在开路、短路、性能不良或烧损。
