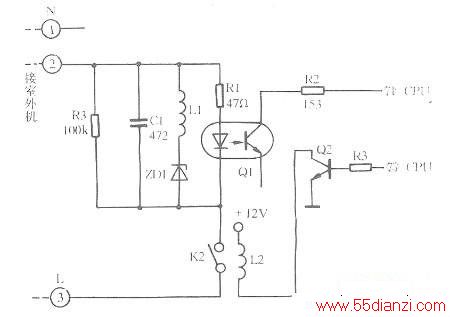

检测结果是由于接线错误引起此故障,使Ll开路,R1烧焦开路,ZD1击穿,光电耦oi二极管开路。如下图。 工作正常时,CPU(MN1883214DJCl)75脚为高电平H,Q2导通,L2工作,开关K2闭合,室外机工作。这时光电耦合器有电流流过,反馈信号经光耦使74电压降低,CPU检测判断室外工作。由于光耦等元件换坏,74电压不正常,CPU判断室外机不工作而自动关机。更换L1、ZD1、光耦Q1(P521)故障排除。
