海尔牌BCD-554型微电脑控制电冰箱运行时间长，显示屏偶尔显示＂F1”

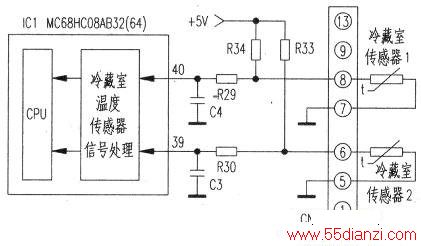

　　该电冰箱使用一直较好，但近期冷藏室后壁会结一层较厚的冰，压缩机运行时间也变长。先观察故障冰箱，发现显示屏有时会显示“Fl”故障代码字符。根据这一代码字符提示（见下表），初步判断出现这种故障的部位通常与冷藏室温度控制电路有关。检修时，可先对这部分电路进行检查。为便于检修，根据印制电路板测绘出的相关电路见下图。

　　通电，测量冷藏室温度控制电路使用的+5v直流电压基本正常，测量插接件CN4(AMP917791-1)⑦、⑧脚之间的电压约为3V；⑥、⑤脚之间的电压只有约1.8V。怀疑冷藏室温度传感器l本身不良。换用新的同规格的温度传感器后，通电长时间试机，冷藏室后壁不再结冰，故障排除。

　　提示：海尔BCD-554型微电脑控制电冰箱的几只传感器在冰箱上的位置如表3所示，供快速检修故障时查找方便。

序号 项目 表示 含义 FSET RSET 1 正常 设定温度表示 无 2 FSNR(冷冻传感器)不良 F4 正常 FSNR或其连接线路出现短路或断路故障 3 RTSNR(室温传感器)不良 正常 F3 RTSNR或其连接线路出现短路或断路故障 4 RlSNR(冷藏传感器1)不良 正常 Fl RlSNR或其连接线路出现短路或断路故障 5 R2SNR(冷藏传感器21不良 正常 F2 R2SNR或其连接线路出现短路或断路故障 6 DSbIR(化霜传感器)不良 正常 F6 DSNR或其连接线路出现短路或断路故障 7 FFAN不良 正常 El ＿ 8 CFAN不良 正常 E2 ＿ 9 通信不良 正常 EO 按键操作没有反应
