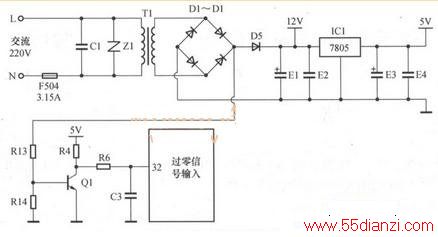

  海信KFR-23GW/56空调器,遥控器“制冷”模式开机后导风板自动打开,但室内风机不运行。下图所示为过零检测电路原理图。

过零检测电路原理图

  1.室内风机不运行

  用遥控器开机后室内风机不运行,使用万用表交流电压挡测量线圈插座电压,正常值为交流90~170V,实测约为0V,说明光耦可控硅次级侧没有导通。

  2.测量CPU输出端电压

  使用万用表直流电压挡测量光耦可控硅负极电压,实测为4.98V,等于电源电压,再用表笔测量光耦可控硅初级侧两端电压为0V(正常为0.2V左右),实测结果说明CPU没有输出控制信号。

  3.检测CPU过零信号输入引脚

  正常运行时CPU只要接收到“制冷”模式的遥控信号,立即控制室内风机运行;分析CPU没有输出风机控制信号电压的原因,有可能为某些输入信号不正常,而室内风机正常运行的前提为过零检测信号正常。

  使用万用表直流电压挡测量CPU过零检测信号引脚(本机为32脚),正常电压为0.4V,实测为5V,检测三极管集电极电压仍为5V,基极电压为5.7V,此电压应能触发三极管导通,但实测集电极电压说明三极管未导通,应断电检测三极管是否损坏。

  4.测量三极管

  使用万用表二极管挡,由于三极管为NPN型,因此红表笔接基极,黑表笔接集电极和发射极,正常时为正向导通、反向无穷大,但实测结果均为无穷大,说明三极管开路损坏。
  更换三极管(型号:2SC8050)后试机正常,更换后测量基极电压为0.7V, CPU过零检测引脚电压为0.4V。
