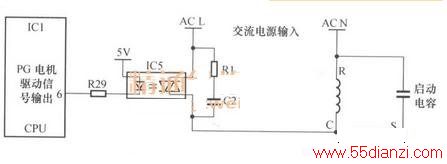

海信KFR-23GW/56挂式空调器，遥控器开机后室内风机不运行，一段时间后报“霍尔反馈”的故障代码。下图所示为室内风机驱动电路原理图。
1．上电试机
用遥控器开机，使用万用表交流电压挡测量室内风机插座电压，正常值为90～170V，实测约为0V，说明光耦可控硅次级侧没有导通。
2．测量光耦可控硅电压
使用万用表直流电压挡测光耦可控硅初级侧发光二极管负极电压（相当于测量CPU风机输出引脚电压），待机时为4.98V，开机后为4.46V，判断CPU已输出控制信号电压。
为验证判断对否，测量初级侧正极和负极两端电压，待机时为0V，开机后约为0.5V，确定CPU已输出控制信号电压。初级测电压正常而次级侧不能导通，应测量光耦可控硅是否正常。
说明：由于室内风机不运行，CPU相关引脚因检测不到霍尔反馈信号，所以CPU输出的室内风机控制信号电压只出现10s左右，因此测量电压时速度要快。
3．测量光耦可控硅
使用万用表二极管挡测光耦可控硅初级侧发光二极管，在路测量时不符合二极管“正向导通、反向无穷大”的特性，取下后正反向测量结果均为无穷大，说明其开路损坏。
说明：在路测量光耦可控硅时反向测量结果是由于主板上其他元器件影响所致。
更换光耦可控硅，更换后上电开机，室内风机运行正常，测量室内风机插座电压约为交流173V。
