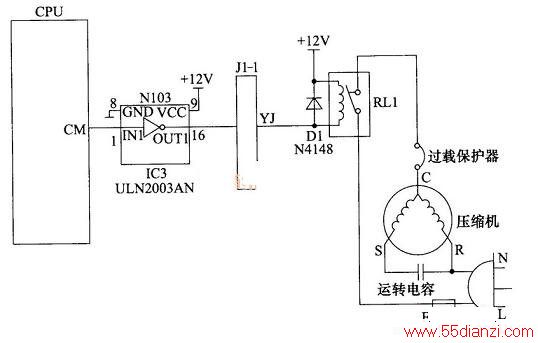

发生此故障的原因是压缩机及相关器件损坏。 如下图所示。按室内机接线图,识别出室内机线端子上的压缩机控制线和电源N线,然后制冷开机测试这两线之间的交流电压,无220VAC,说明室内机的电脑板没有输出压缩机工作电压。检查压缩机继电器无烧焦状、线圈两端之间无压差,测反相器IC2的16脚压缩机输出端电压为+12V高电平停转值,但①脚压缩机输入端电压为+5V高电平运转值,这说明反相器U L2003损坏。换一块同型号的控制板后,空调器恢复正常工作。
