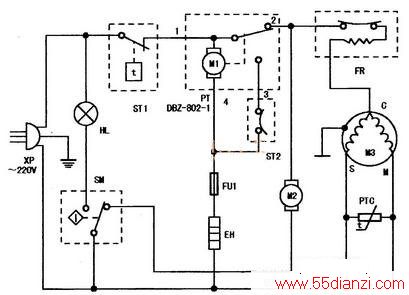

该电冰箱采用DBZ-802-1型化霜定时器，原理电路如下图所示。检查制冷温度设置温控器ST1正常，用万用表Rx1挡测电源插头XP的L、N端直流电阻为28Ω（注：采用万用表型号不同、档位不同时，队值也有所差异），此阻值显然是压缩机M3工作绕组C-M间的电阻值，说明定时器PT①、②脚相通，在制冷位置。测量化霜温控器ST2和保险FU2均为0Ω，正常，加热器EH为3705，也正常。但测PT ①、④脚电阻为∞，正常值应为7.5～8kΩ左右，说明驱动电机绕组开路，用同型号化霜定时器更换后，除霜工作恢复正常。
定时器PT①、②脚接通为制冷状态，压缩机M3在ST1控制下制冷。此时，PT驱动电机M1、FU1、EH串联接在220V电源上，但因M1、EH阻值相差二十多倍，EH的压降不足10V，故EH不会发热（相当于一只电FIL） ; PT①、③脚接通为化霜状态，驱动电机M1被ST2常闭触点短接而停止转动，直至达到化霜温度（动作完成）ST2断开，M1再转动15min～30min、PT①、③脚断开，①、②脚才能接通，开始启动压缩机制冷。
