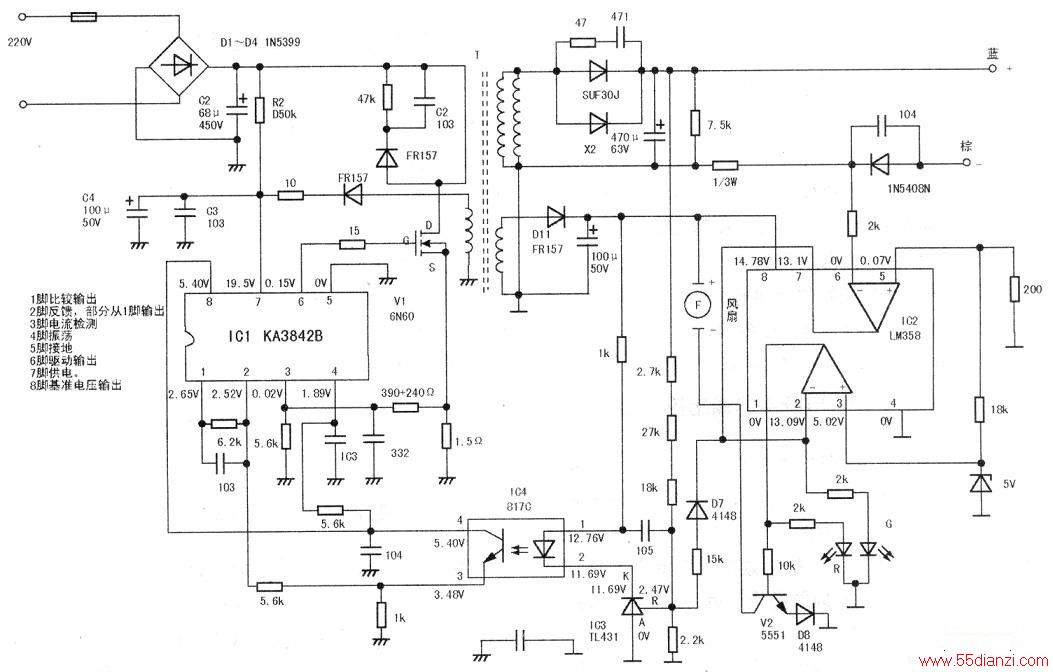

该充电器是以电源集成块KA3842B和一只场效应功率管为主体构成的开关电源电路，以双运放及外围元件对充电过程进行实时检测及控制，实现多种保护功能。相关电路见下图，这是根据电路板实物绘制的。
打开充电器机壳，明显观察到一只电容C2(68μ已炸裂，其他元件无明显烧损痕迹。又翻过线路板，注意到市电输入部分有一段铜箔线路烧断（电路中起保险作用），说明机内有短路过流情况。用万用表电阻挡，很快测出市电整流全桥中有两只二极管击穿(型号，场效应功率管完好，线路其他元件无异常。更换损坏的元件：滤波电容用l00μF/400V电解代用，整流桥全部用彩电二极管（4只ERA15-06）代换，烧断铜箔处焊上一段细铜丝。通电试机，故障排除。
