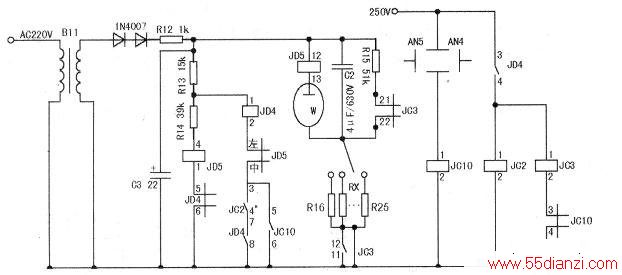

当X光机合闸通电后，220V交流电经Bll在其次级经1N4007整流，经R12限流在C3两端产生上正下负的108V直流电压，如图所示。+108V电压经R13、R14及JD5④①、JD4⑤⑥到负极（地端）。JD5线圈④①得电其“左中”点被拉回常闭点导通，为X射线爆光做准备。
X光爆光量取决于爆光时间长短。其时间长短可选择，C2及下端所接RX(R15～R25)阻值大小决定充电时间长短。
图中常开点有JC10⑤⑥，常闭点有JClo③④。当压下摄影手闸AN5或AN4时，继电器JC10线圈得电，JC10吸合，JC10⑤⑥闭合，这时ID4①②线圈、JD5“左中”点、JC10⑤⑥连接，对地导通，+108V电经R13、JD4①②线圈JD5“左中”点JC10⑤⑥与地构成通路，ID4线圈得电而吸合。JD4上三组接点状态分别变为：JD4③④导通JD4⑤⑥断开、JD4⑦⑧导通。其功能为：JD4⑤⑥断开后，JD5线圈④①失电，因JD5为JH-1E记忆型继电器（也就是“左中”点是靠两个线圈工作，被“推拉”，线圈断电后该位置被记忆不变），原闭合“左中”点保持导通状态，为下次摄影作准备。JD4③④导通后，同时JC2线圈①②得电继电器吸合，JC2③④点闭合与JD4⑦⑧闭合点串起来并在JC10⑤⑥线上，作为JD4①②可靠工作做“自保线”。并联在JC2的JC3（在此为摄影控制继电器），因JC10③④被拉开，JC3不工作，保持原有继电器状态；JC3⑨②为常闭与R15串在一起并在C2两端，为C2的泄放电阻；IC3(12)(11)为常开，RX(R16、R17……R25)未被接入地而悬空。此时为摄影爆光前的准备阶段。
松开手闸AN5（开始进入摄影状态）后，JC10线圈①②失电，继电器释放回到原始状态，常开点JC10⑤⑥被拉开，而JD4因有“自保线”仍保持吸合状态，JC10③④也复原为常闭状态，这时JC3①②得电，继电器吸合，其常闭点JC3(21)(22)被拉开，R15悬空；同时JC3(12)(11)闭合，通过RX中的一只接地。+108V开始通过C2、RX开始充电。当C2充足电时（C2两端电位差达到最大），即爆光时间到，这时W稳压管内电流达到最大，也就是JD5(12)(13)线圈内电流达到吸合，JD5(12)(12)继电器吸合，将“左中”点拉开，ID4①②因此而失电，JD4③④被复原拉开，串在下端的JC2①②、JC3①②均失电，高压供电失落，爆光结束。JC3(21)(22)复原接通并于C2两端，JC3(12)(11)被拉开，RX被悬空。同时JC2③④被拉开，JD4⑦⑧也被拉开，JD4⑤⑥复原常闭，JD5④①又得电，JD5“左中”又被拉回原位常闭点，为下次摄影爆光作准备，整个过程结束。
明确摄影过程后，首先将高压引线⑦⑧与电源断开，确保维修人员安全。作空试验，看到加电后氖灯稳压管W立即点亮，这种现象明显不正常。测C3两端为108V正常，C2正常，更新W和JD5（JH-1E继电器），测C3两端电压是108V，用电容表测C3、C2容量均正常，R15为5kΩ正常。
一开机W内所充氖气发光，手摸JD5已发烫。关机后测C2下端对地电阻仅47Ω。从原理图上看，开机时+108V电压经JD5(12)(13)线圈、W通过“47Ω电阻”接地，W两端电压立即达到78V而点亮，时间一长JD5线圈发烫。JD4、JD5不能转换工作，而无法摄影。分析W对地的47Ω从哪里来，从图1中知W、C2下接有一排定时电阻，且每只电阻均远大于47n，JC3⑨⑩不工作时是开路的，测(11)(12)点之间阻值为∞，说明这47Ω另有源头。47Ω是这台200mAx光机无法摄影的根本原因所在。再查并联在C2上的R15、JC3(21)(22)常闭点均无问题，只有顺C2接地端往下查，因所有引线均捆在一起，查起来难度较大，原理图中也未标示走向，无奈将C2所在线把拆开，顺C2下端引线查至一插座，拔下插座测C2下端对地电阻为∞，测插座母片发现C2下引线接地电阻仅为47Ω，将母座拆下，发现C2引线与底座塑料之间已烧焦，将此线下端剪开，测C2下端引线阻值为∞。试将此引线与母座断开后空试机，W工作显示恢复正常。更新插座后试机，摄影时间恢复。复原高压引线⑦⑧与电源接通，加入底片看爆光效果，一切正常。
