此X光机在透视时如发现胸与腹部有病变时，工作人员可以准确定位片记录，而此机一直无法实现此功能。因该机透视摄影为双射线管X线诊断机，透视与点片为同-X射线管为Ⅰ台，独立摄影为Ⅱ台。因透视工作一切正常，故只查点片状态。

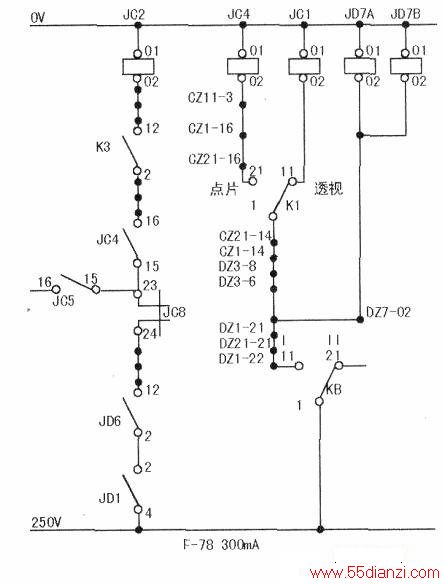

透视为I台工作，如图所示，即KB点片切换开关工作在Ⅰ台上，KB工作正常，透视时JC1吸合工作正常。当手闸Kl切换至点片状态时，即Kl的①与⑨接通后，JC4点片继电器导电吸合，其常开⑩④点接通，为JC2点片供电继电器吸合作准备，这时时间继电器JD1②④闭合后，启动保护继电器JD6②(12)接通，I、Ⅱ台切换继电器因工作在Ⅰ台，JC8(23)(24)常闭点闭合，当点片准备工作做完后，压下手闸K3，JC2继电器线圈得电吸合，X射线发生电路得电，Ⅰ台X光爆光时间到后JD1②④点又断开，X光爆光结束。
试机发现JC4点片继电器始终不工作。
检修时，将高压初级Vl、V2两点接线与高压发生器断开作空载试验，以保人身安全。
观察JC4继电器始终不吸合，分析JC4线圈未得电，且控制台与I台在两个房间，其间又有隔墙，查找难度较大，于是用万用表与测电笔检测JC4不得电原因。测得JC4①②两端通，继电器JC4正常。JC4为什么得不到电？
加电测Ⅰ台JD7A、JD7B工作正常。KBⅠⅡ台切换继电器正常，线路导通也正常，则工作时JD7A、JD7B②端有250V电压，用试电笔测JD7A、fD7B②点及Kl①(21)氖灯均亮，说明250V交流电压已加至Kl点片处。拆下Kl试测①(21)导通正常，测Kl(21)点及线C221-16点至C21-16点，试电笔氖灯均亮，而控制台上JC4②端及C211-3线端用试电笔测氖灯不亮，初步判定从点片K1(21)至JC4②端导线断。又用万用表交流250V挡测加电时的工作电压，测出Kl点片点①(21)处对地均有250V电压，C221-16、CZl-16处也有250V电压，IC4②端对地仍为0V电压，C211-3同为0V电压，再次证实从Kl(21)点至JC4②点的导线已断，用一根新线接通二者，并将CZ11-3头拆下做上线标。复原后加电将Kl拨至点片时，JC4立即吸合，将K3手闸压下后，听到JC2吸合声，故障终于排除，接好V1、V2后整机恢复正常。
