奥强牌AQ-628型足浴按摩器在插电后，能听到蜂鸣器发出“嘀”的一声，数码管显示“OF”，但不管怎么按开关按钮都无反应，并且电源指示灯也不亮。

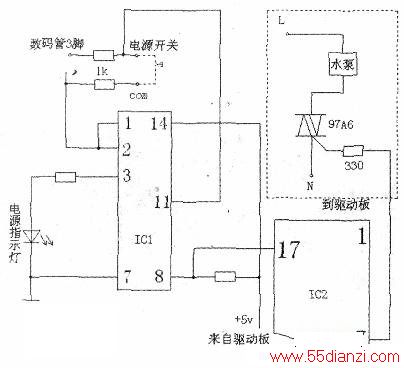

首先，检查按钮是否损坏，该按钮为薄膜按键开关，按下“开关”键时的阻值为35Ω，与其他按键的阻值接近，判断按键正常。画出局部电路图如下图所示。其中，ICl(SN74HC164N)为操作控制、数码管驱动IC。而IC2( HT46R47)为台湾生产的单片机，内置程序由足浴盆厂家烧写。
测IC1的14脚电压为5V，⑦脚电压为0V，而③脚电压为0V，难怪电源指示灯不亮，⑧脚是CLK信号，相当重要，测量电压为4.9V（不正常），初步判断IC1本身无故障。此时，检查lC2的17脚为何没有输出脉冲信号，偶然发现IC2的⑦脚接到驱动板上的330Ω电阻烧黑和可控硅(晶阐管)97A6炸裂，说明它们都已损坏。拆除电阻和可控硅后试机，故障依旧，怀疑可控硅击穿后损坏了单片机IC2。因该IC为厂家烧写的程序，就算买回新的lC来自己也无法维修。于是，以30元+6元运费的价格网购了一块控制板。新板接线的顺序和原板几乎一样。其中，接到操作板排线的线序（图3中间部分）从左往右分别是：①电源开关：②冲浪、加热；③调温；④振动、红外；⑤气泵、臭氧：⑥定时；⑦COM口公共端，而去到驱动板的9根排线（右侧红白相间的线）。从左往右分别是：①冲浪水泵；②红外线；③加热管；④臭氧发生器；⑤气泵：⑥振动电机；⑦蜂鸣器；⑧负极／地；⑨5V电源。
接好线以后，为了弄清水泵供电的可控硅烧坏原因，测量水泵的电阻在50Ω左右．笔者以为正常（电水壶修多了），怀疑可控硅烧坏的原因是质量差。因臭氧功能很少使用，于是把臭氧电路（驱动板上）的可控硅改用在水泵供电电路上，另外找个3 30Ω,电阻焊上。加水后通电，数码管显示“F”而不是“OF”，来细想就按电源开关，数码管显示5℃，奇怪的是室内温度应超过10℃，怀疑是数码管不能显示十位的字符，拆下板子加焊数码管的10个引脚，再次试机，显示恢复正常（30元的板子可能就这个水平吧）。按“电源开关”后，可以正常显示温度。此时，发现盆底漏水，经检查是水泵处漏的，拆下水泵转子清理掉缠绕在叶轮上的很多杂物并重装密封圈，再试不漏了。按“冲浪/加热”按钮，能看见水泵打永出来，十几分钟后，摸水温也升高了，以为一切正常了，但突然听见轻微的”啪啪”声，笔者意识到还是有问题，立即断电拆下电路板检查，发现可控硅再次爆裂。思前想后，觉得拆下水泵时看见包裹线圈的塑料外壳发热变形严重，会不会是线圈本身已有故障？与那位卖家联系，得知正常的水泵线圈阻值在600Ω左右，而此水泵才50Ω．不爆可控硅才怪呢！再次网购了一只同规格水泵，更换后再焊上新的可控硅，故障彻底排除。
此足浴盆应该是异物缠绕水泵叶轮导致电机负载过大烧坏线匿，之后再烧坏了可控硅和限流电阻并损坏了单片机1C2．可见定时清理异物和加强进水滤网过滤功能的重要性。
