此机在开机自检过程中,停留到检测一项,进行不下去,也不显示错误信息。

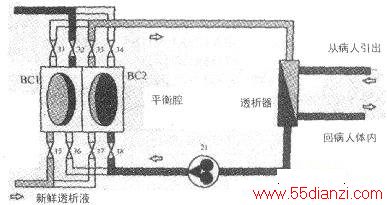

结合机器的水路图,遵循从简到繁,从易到难,从外到内,从管路到电路的原则逐一排除故障。经分析可能与流量故障有关。
流量故障的检查方法:(l)查下水道(排废水);(2)检查出水管、排气管是否有堵塞、打折现象;(3)查平衡腔的8个电磁阀动作情况。
经查上述(1)、(2)项均正常。
将该机后面开关调到菜单位。其方法:在关机下.将维修开关打到维修位(向上扳)。开机就进入校准菜单状态下CAUBRATION→按确认键Cont-firm →用上下键△V选择CALFLOW 300ml/min→打开流量开关(流量指示灯亮)→按确认键Contfirm出现flow (300) = 147,用上下键△▽选择CAL FLOW 500ml/min—按确认键Contfirm出现flow (500)=147。一用上下键△V选择CAL FLOW 800ml/min一按确认键Contfirm出现flow(800)=147。
试换几块电路板均故障依旧,一一试换平衡腔上的8个电磁阀,还是没有解决。用整体平衡腔更换,故障排除。说明故障在平衡腔内部,可能平衡腔内的皮膜损坏。经拆开平衡腔仔细观察两个皮膜,发现有一个皮膜损。经更换皮膜(最好成对更换),并按顺序安装上去,试机,故障排除。
注:事后,经咨询费森尤斯工程师,没有见过上述故障现象,多年来也没有遇见过皮膜损坏。
平衡腔的动作机理在

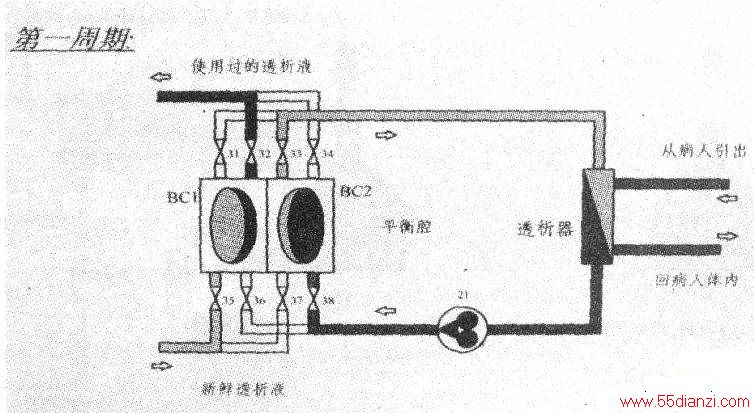

第一周期(见下图): 68平衡腔上的8个电磁阀动作关系:V35、V32、V38、V33均打开,V31、V36、V34、V37均关闭。
新鲜透析液→V35电磁阀一68平衡腔BC1腔左侧一膜(皮膜)挤压到右侧(使BCI腔充满新鲜透析液)一使用过的透析液一V32电磁阀一排除废液。
透析器使用过的透析液(废液)一2l流量泵一V38电磁阀--68平衡腔BC2腔右侧一膜(皮膜)挤压到左侧(使BC2腔充满废液)一新鲜透析液--V33电磁阀-进入透析器。
在第二周期(见下图): 68平衡腔上的8个电磁阀动作关系:V31、V36、V34、V37均打开,V35、V32、V38、V33均关闭。
新鲜透析液→vV37电磁阀→68平衡腔BC2腔左侧一膜(皮膜)挤压到右侧(使BC2腔充满新鲜透析液)一使用过的透析液一V34电磁阀一排除废液。
透析器的使用过的透析液(废液)一21流量泵一V36电磁阀→68平衡腔BC1腔右侧→膜(皮膜)挤压到左侧(使BC1腔充满废液、一新鲜透析液→V3l电磁阀→进入透析器。
注:V31、V33、V35、V37均是新鲜透析液电磁阀,V32、 V34、 V36、V38均是废液电磁阀。
