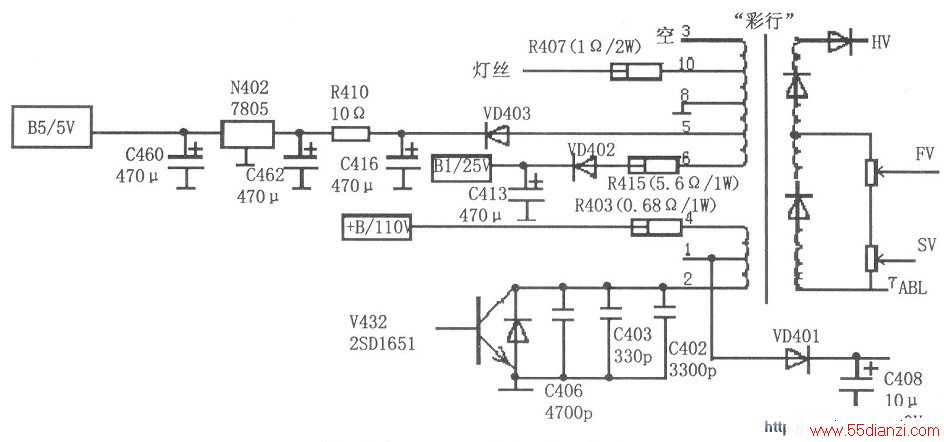

经查此机的行管击穿。换新后，短路“行管’，b、e极，测行供电+B为标称的110V，且很稳定，故排除电源不良的可能性。在行逆程电容C406（见下图所示）两端并上一只5600pF/2kV的电容后通电，听到行启动声后，过3s，即听到“唧唧”声，“行管”再次击穿，且严重烫手，排除行逆程电容不良的可能性。换新“行管”后，通电又是过热击穿。再换新“行管”，拔掉行偏转线圈插头，通电迅速测行输出的供电电阻R403(0.68Ω)两端电压约0.7V，工作电流大于1A，也排除了行偏转线圈短路的可能性。
难道是行扫描前级有问题？但检测IC201(LA76810)的4.43MHz副载波振荡（行频由4.43MHz分频）、行振荡的供电和行激励输出，以及外部的行激励级都基本正常，所以断定行输出变压器（简称“彩行”）不良。
由于该机较新，买不到同型号“彩行”，况且同行说肯定不是“彩行”的故障。第二次上门，带了一只常见的松下Mll机芯的“彩行”。拆下原“彩行”(型号：BSC25-5305)，按原电路只接④脚和②脚，用厚塑料袋包住高压帽，再放入装“彩行”的纸盒里包好，通电，只见“彩行”的⑦脚和⑤脚对外“啪啪”打火，同时“行管”过热。换上Mll机芯“彩行”，只接初级线圈，此时无打火声，只听到微弱的“咝咝”高压放电声，“行管’，也不热。

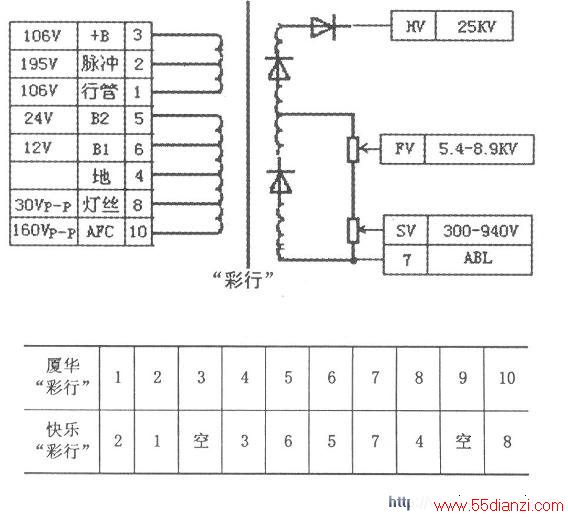

查资料得知，快乐2104彩电的“彩行”（下图所示）与原“彩行”有互换的可能性，且安装孔位相同。于是新购一只，第三次登门维修。把新“彩行”⑨、⑩脚空着，其余脚按对应电路（见下表所示）连接。为保险起见，把灯丝限流电阻R407由lΩ换为5.6Ω，挑开“场块”N401 (LA7840)的供电二极管VD451。通电，灯丝发光了，“行管”温升正常，但灯丝电压偏低，把原R407(1Ω)恢复，灯丝电压正常。测Bl空载不足25V，把R415由5.6Ω换为1.2Ω，+25V正常。装好VD451，出现图像和伴音，但N402(7805)过热。测R410（标称10Ω，实为12Ω）右侧为16.4V（标称12V），把R410继续增大，效果不明显，且温升很高。于是把该绕组弃之不用，用绝缘导线在“彩行”磁芯上绕8匝，一端接地，另一端接VD403正极，R410改为lΩ/lW，测7805的输入电压为7.9V，输出为4.94V，大大降低了温升，提高了可靠性。至此，该机修复。
