长虹C3419D型彩电开机满屏噪波，周而复始图像一噪波一图像一噪波

　　长虹C3419D型彩电，开机图像正常，但即满屏噪波，周而复始图像一噪波一图像一噪波，频繁地让人难以忍受，但伴音始终正常。调整RFAGC可调电阻故障无改善，看来故障与中频以前的电路无关。此机系转修机，原检修人员已从中频以前电路做了彻底检查，而认定为CPU(87CN36N-3472)⑨脚损坏，无配件并退机。此机只是图像通道的故障，各种菜单、指令均正常，CPU⑨脚I2C总线电压只有0.4V。经对CPU⑨脚外接电路及将⑨脚悬空实测电阻为9kQ，并无短路，完全可排除CPU损坏的可能。为了不重蹈前检修人员的套路，分别从AV1、AV2、AV3端口输入图像和伴音，结果是故障依旧。调整检修思路，重点查NQ501(TA8783N)小信号处理电路及外围元件，发现行频有“吱吱”叫声，并随图像周期闪烁且变化，是否NQ501(37)脚500kHz晶振频率发生偏移呢？换上正常机子上的500kHz晶振试机，结果还是不见“真凶”。
　　

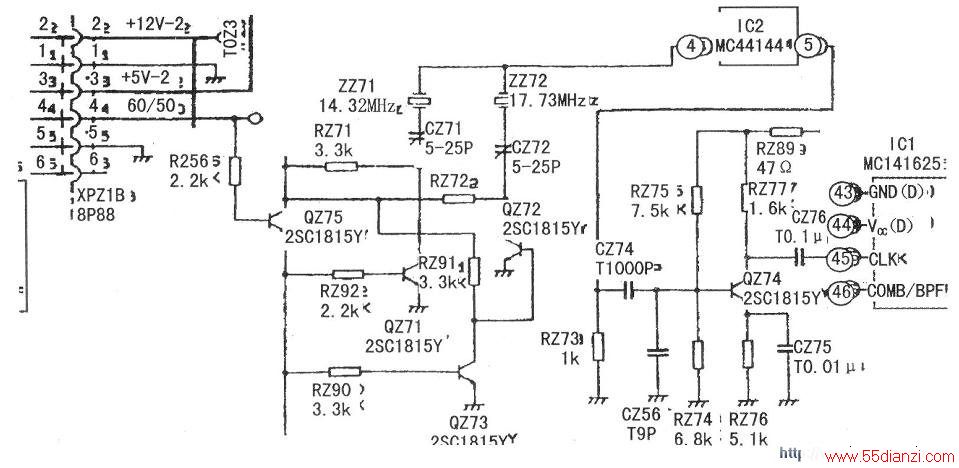

　　静下心来重新分析电路图，最终把目标锁定在数字梳状滤波器单元电路。在粗略测试12V、5v电压和TVIN及YC信号输出波形，并无可疑之处。由此断定60/50Hz转换电路有故障无疑。NQ501(TA8783N)(20)脚是60/50Hz识别电路的输出端(50Hz识别输出低电平，60Hz识别输出高电平)。数字表测试(20)脚电压为0.1V（正常）。顺藤摸瓜，从XPZIB插件④脚排查到Q275、Q271、Q273、Q272三极管均正常（见图所示）。
　　
　　C271、C272是两支5/25pF半可变电容器，极易被恶劣环境造成氧化漏电。2271、2272晶振的频率就有所偏移，使IC2(MC44144)集成电路60/50Hz副载波参考发生器产生错误信息。IC2④脚是60/50Hz谐振器外接端，⑤脚为输出控制端，经C274、Q274的集电极，再经C276进入ICl(MC141625)数字梳状滤波器的YC分离电路的(45)脚，完成对图像清晰度处理。逐一代换C271、C272无效，当代换到2272晶振17.73MHz时，图像立即恢复正常。
