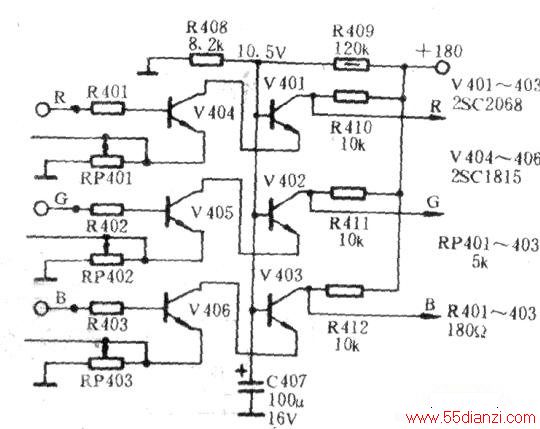

在排除此故障时，走了一些弯路。由于图象很暗，就去测量柬电流，测得束电流为400μA．并保持不变，想当然就认为是行输出变压器高压整流通道二授管内阻变大所致，将行输出变压器换了。发现判断失误后，又发现调大亮度时，有亮度严重拖尾现象，进而怀疑亮度延时线DL201及亮度通道某处不良引起，更换DL201和一些元件之后，发现均不奏效。在几天的检查中发现图象一天比一天暗，最后到调大亮度时也找不到图象，但伴音始终很清晰。于是仔细研究电路图，发现末级矩阵电路采用三个共基极放大管(下图)，三管基极连成一点，基极电压由+180v经R409(120k)和R408(8.2k)分压得直流10.5V，基极交流接地。测量这三个管的基极电压，只有2.9V。测量R409．发现该电阻的阻值已为420k，用120k功率1W电阻换之，故障消除。
该故障在检查过程走了许多弯路的主要原因是没有仔细分析该机型三基色来级电路的特点，在检查时只考虑视放（亮度、色度）通道和高压不足的故障，甚至显象管故障，忽视了三基色末级放大管基极连成一点后供电不足同棒导致三基色图象同时变坏的可能性。小后分析，图象反转的原因是，由于调节副亮度RP204使TA8659（18）脚控制电压过高，输出亮度过大，使末级放大失真。电流保持400pA不变是因为三基色末级放大管处于微导通状态，电流变化范围很小。亮度～天比一天暗是因为R407阻值不断增大所致。
