该机曾被其他维修人员多次检修未果。开机直观检查，行输出管已被拆除，电源和行输出电路多个焊点被重新焊过；电阻法测量电源和行输出电路无明显短路故障，用2SD2553更换行输出管后，进行开机试验。开机的瞬间有行输出工作和高压建立的声音，但电源指示灯闪烁，几秒钟后，自动关机（进入待机状态）。反复遥控开机（电视机显像管预热后）．开机的瞬间出现光栅、图像和伴音，说明扫描电路和图像、伴音处理电路基本正常，估计是保护电路启动，而且是微处理器控制系统执行的保护，迫使电视机进入待机保护状态，引发电视机自动关机。
1．保护电路分析

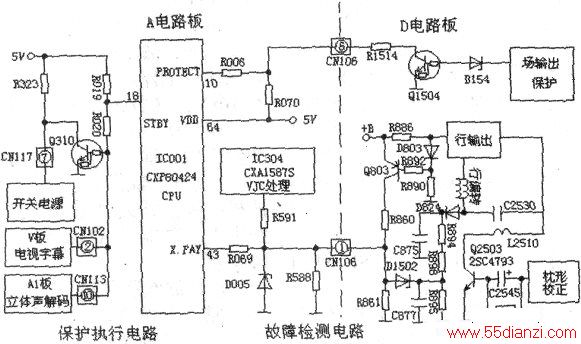

该机属于索尼C3F机芯K系列彩电，微处理嚣设有中断口保护电路和X射线保护电路，对场输出电路和行输出电路进行故障检测，其保护电路分布在电源、行输出D板和微处理器控制A板上，通过插接件进行连接。根据该机电路板和电路图，绘制出该机保护电路如附图所示。其工作原理：微处理器ICO01(CXP80424)是保护电路的指挥控制中心，保护电路由故障检测电路和保护执行电路两部分组成．故障检测电路对被保护的场输出电路和行输出电路进行检测，徽处理器对中断口、x射线等各路输入的保护检测信息进行分析和判断，当判断被检测电路发生故障时．ICO01根据各路故障检测电路传来的故障信息．按设计程序，从保护输出端输出保护指令。
(1)微处理器中断口故障检测
微处理器ICO01的@脚为中断口(PROTECT)故障检测输入端通过CN106的6脚对D板的场输出电路进行检测。场输出电路正常时．Q1504截止．IC001的10脚为高电平：当场输出电路发生故障时，Q1504导通，将ICOOI的10脚电压拉低，微处理器据此判断场扫描电路发生故障。采取保护措施。
(2)微处理器X射线故障检测
微处理器ICOOI的43脚为x射线(X-RAY)故障检测输入端，通过CN106的①脚对D板的行输出电路进行检测。该检测电路分两部分：一是由Q803构成的行输出过流检测电路，当行输出电路因漏电短路、过激励.+B电压升高等故障，引起行电流过大时，取样电阻R886上的电压降增加，Q803导通，其导通电压经R860、R861、R4588、D005、R069分压加到微处理器ICO01的43脚，使@脚由正常时的低电平变为高电平，微处理器据此判断行扫描电路发生故障，采取保护措施：二是由D1502和分压电路构成的行扫描过压检测电路，当行扫描脉冲电压过高时，行偏转线圈下端的电压也会按比例增高，该电压经分压电路D824、R894、R898.R895使稳压管D1502由正常时的截止变为击穿导通，将高电平加到ICO01的@脚，微处理器据此判断行扫描电路发生故障，采取保护措施。
(3)保护执行电路
该机的保护执行电路为待机控制电路，保护时微处理器从待机控制端⑩脚输出待机控制高低平。该电压分3路：第一路通过0310变为低电平，经CN117的⑦脚对开关电源进行控制，使电源电路进入待机状态，输出待机时的低电压（约为正常开机时的1/3），维持微处理器的供电，同时切断通道电路的12V电源；第二路通过CN102的②脚对V板的电源供给电路进行控制，切断V板的电源；第三路通过CN113的10脚对Al板的电源供给电路进行控制，切断Al板的电源。
该机具有故障自检显示功能，当总线系统检测到故障进入保护状态的同时，还通过微处理器的③、④、⑥脚，控制面板上的指示灯，通过指示灯闪烁的方式报告故障信息，通过指示灯的不同发光颜色表示工作状态。其中指示灯闪炼的次数表示发生故障的电路和部位。如果两个以上集成电路同时出现故障，则首先显示闪烁次数小的电路。
2．检修方法和步骤
由于该机的保护执行电路与待机电路相连接，保护时与待机状态相似。如果发生开机后未进行遥控待机操作，电视机自动关机，进入待机状态，同时伴有指示灯闪烁显示故障信息，即可判断是保护电路工作，进入保护状态。可按照以下方法进行维修：
(1)测量微处理器故障检测端口电压，确定故障范围在开机后进入保护前的瞬间，测量微处理器的10脚中断口故障检测电压和@脚x射线故障检测电压。
如果10脚为低电平，则是场输出电路发生故障，引起中断口保护：如果@脚为高电平，则是行输出电路故障，引起x射线保护；如果10、43脚电压正常，则是总线系统检测到故障，引起保护。
(2)解除保护，观察故障现象确定故障范围解除保护的前提是：电源输出电压正常，行输出电路无明显短路故障，以避免解除保护后引起电路元件损坏。解除保护可从故障检测电路和保护执行电路采取措施。从故障检测电路解除保护的方法：一是断开CN106的⑥脚，切断中断口故障检测电路与A板的连接，也可将检测电路中的Q1504基极与发射极短路，迫使Q1504输出高电平：二是断开cN106的①脚，断开X射线故障检测电路与A板的连接，并重新启动电视机试之。如果断开哪个故障检测电路与A板连接后，开关电源退出保护状态，则是该故障检测电路引起的保护。退出保护后，根据故障现象对相应的电路进行检修。从保护执行电路采取措施，断开微处理器ICO01待机控制端18脚外围的R020，切断微处理器的待机控制高电平，强行进入开机状态。
该机测量微处理器IC001,的10脚中断口故障检测电压，开机的瞬间为高电平5v、几秒钟后变为低电平，由此判断微处理器的中断口检测到故障，对中断口检测的场输出电路进行电阻检测，未发现明显短路故障。在开机瞬间测量开关电源输出正常的情况下，决定采取解除保护的方法．再根据故障现象确定故障范围。将检测电路中的Q1504基极与发射极短路，再次进行开机试验，电视机不再关机，电源指示灯也不再闪烁，出现光栅、图像和伴音。
但几分钟后，再次发生无光、无声故障，而电源电路仍处于开机状态，输出高电平，指示灯不闪烁．测量行输出电路已经停止工作，由此判断扫描处理电路采取措施，进入保护状态。
对行扫描电路进行分析，发现VJC处理电路IC304的⑨脚为x射线保护输入端，通过R591与微处理器ICO01的43脚与外部的故障检测电路相连接当微处理器IC001的43脚为x射线(x-RAY)保护检测电路检测到过压、过流故障时，也向IC304的⑨脚送人保护触发电压，使lC304的⑨脚由正常时的低电平变为高电平．IC304进人保护状态停止行振荡。
．开机的瞬间行扫描电路工作时，测量IC304的⑨脚为低电平0.5v．几秒钟后变为高电平3.OV以上时，行扫描电路停止工作，由此判断IC304内部保护电路启动。再次采取解除保护的方法，将CN106的①脚对地短路，使IC304的⑨脚和IC001始终处于低电平，开机观察故障现象．发现光栅水平幅度增大并伴有光栅枕形失真现象。
对枕形失真校正电路进行检测，发现枕形校正电路大功率三极管Q2503(2SC4793)发射结内部正向电阻变大．失去放大作用。一方面使枕形校正电路停止工作．光栅产生枕形失真，另—方面使枕形校正电路上部、行偏转线圈下部的电压上升，通过D824使过压保护电路启动，通过R591向IC304的⑨脚送入保护触发电压，引发IC304内部保护电路启动，行扫描电路停止工作；同时场输出电路失去工作电压，引起场输出保护电路启动．将微处理器中断口保护检测电路10脚电压拉低，微处理器执行待机保护措施，引发自动关机故障。
用2SC2073代替2SC4793．更换枕形校正大功率管后．光栅水平幅度恢复正常，枕形失真现象消失，将解除保护时CN106的①脚对地的短路线和Q1504基极I与发射极之间的短路线拆除后，开机也不再发生保护故障，故障彻底排除。
小结：检修发生保护故障的电视机时，必须了解保护电路的结构和原理，一是找到判断保护电路是否启动的关键点，测量关键点电压．判断哪路保护电路启动，再顺藤摸瓜，检测相关的检测电路和被检测电路：二是在保证电源输出电压正常的情况下，采取解除保护的方法，退出保护状态，以便看到故障元件引发的真实故障现象，再根据故障现象判断故障范围。
