后来接修一台索尼KV-SF21T90彩电，也是行变上的加速极电位器接触不良，本地既购不到索尼KV-SF21T90彩电行变，也没有JVC彩电的聚焦盒。根据变压器的工作原理，采用在行变上加绕线圈的方法，应急维修获得成功，具体方法如下：

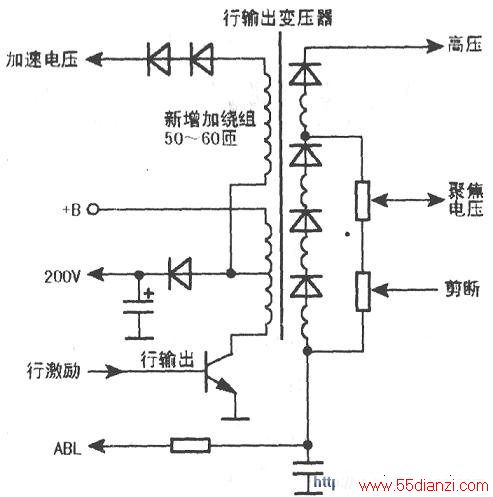

先将索尼KV-SF21T90彩电行变上的加速极引线剪断并做好绝缘处理，将视放板上的200V视放供电电压直接用导线加到显像管加速极上，代替加速极电压，但图像偏暗，看来该电压偏低。根据变压器各绕组的输出电压与其绕组圈数成正比的原理，决定在行变的磁芯上加绕升压线圈提高加速极电压。先将行变的磁芯要绕线圈的部位用胶布包好做好绝缘处理，用φ0.2~0.4mm的漆包线在磁芯上串绕50～60匝，线圈的一端接行变的20OV绕组输出端，线圈的另一端串接两只RU2快恢复整流管后，接到显像管尾板上的加速极上，利用加速极外部的电容进行滤波，如图所示。开机试验，图像亮度正常，此时测量加速极电压为550V。
如果开机试验，测得加速极电压仍为2()()V左右，没有提升，将新绕线圈两端接点对调即可。如果开机试验亮度偏低或偏高，可适当增减线圈的圈数，直到亮度合适为止。
