长虹D2986彩电指示灯亮,二次启动电源,无光无声

长虹D2986彩电指示灯亮,二次启动电源,无光无声

点击数:7791 次   录入时间:03-04 12:00:56   整理:http://www.55dianzi.com   声光问题

  指示灯亮,说明此机的开关电源已工作,且有5V-1电压输往微处理器N001(CHT0808)(42)脚。二次启动电源,观察CRT灯丝不亮;测量190V供电端为115V;测量行推动管V432的D极电压为15V;测N301(TDA8843)(40)脚电压为8V,且无行激励脉冲输出,正常时该脚有幅度为7Vpp行频方波脉冲信号,直流电压为3.6V,说明行扫描电路根本未工作。

  通常,当N301(37)(12)脚有8V电压送人,且⑦⑧脚有正常的IIC总线信号送入时,行振荡电路将进入工作状态。但N301内部的行缓冲级前端设置有软启动、软停振、过流、过压检测电路,在异常情况下该电路产生的逻辑信号通过IIC总线送人N001(CPU),CPU判定后输出控制信号去N301,N301内保护电路启动,迫使行缓冲放大电路停止工作,(40)脚将无行激励脉冲输出。

  实测(37)、(12)脚电压接近0V,正常时(12)、(37)脚电压应为8V。

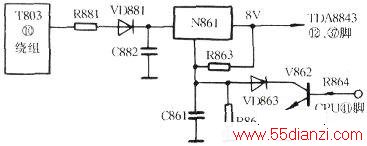

  如下图所示,电源开关变压器T803次级绕组⑩端感应的脉冲信号经R881、VD881、C882整流滤波后,得到的15V左右电压加到N861(8V电压形成块)①脚,经稳压后从N861②脚输出8V行启动电压,送至N301(37)(12)脚。N861③脚通过VD863接在待机控制电路V862的c极。待机时,CPU(41)脚输出高电平控制电压到V862基极,V862饱和导通,N861③脚通过VD863、V862的ce结到地,N861②脚无电压输出。正常工作时,CPU(41)脚输出低电平控制电压,V862截止,N861③脚工作状态与V862无关,N861②脚输出8V电压去TDA8843(12)(37)脚等电路。

  测量N861①脚有15V电压,N861②脚无电压输出。断开N861②脚,测量N861②脚有电压输出,测量TDA8843(12)(37)脚对地电阻,(37)脚内电路对地短路。更换TDA8843,故障排除。
