根据故障现象判断，主芯片已工作，CPU控制正常，重点检查背光控制电路，如下图所示，测得XS801的③脚（背光使能端）电压为0v，背光控制三极管V808的基极与集电极电压均为0v，上拉电阻R818供电端(VCC-5V）电压也为0V。

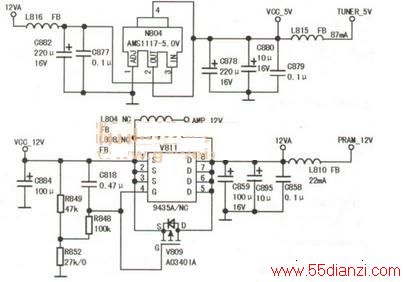

VCC- 5V电压由N804（BL1117-5V）降压、稳压所得，如下图所示。测得N804输入端（12VA）电压为0V。12VA电压受控于P沟道场效应管V809，测V809源极（S)电压为11.8V，栅极（G）电压为4.3V，漏极（D）无电压输出，判断V809损坏，更换V809后试机故障排除。
提示：在本机芯液晶彩电中，V809的故障率较高，如果没有场效应管可换，应急维修时可在L808处装上一只电感。
