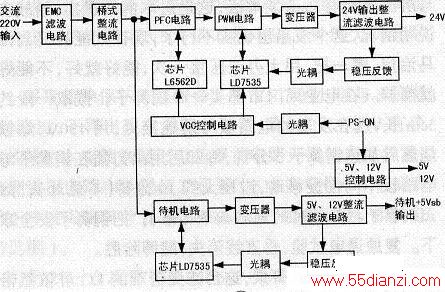

该电源结构框图见下图。
该电源主要由待机电路、PFC电路、主电源电路组成。待机电路主要由IC2(LD7535)芯片完成，PFC电路由ICl(L6562D)完成，24V、12V主电源由IC3(LD7535BPL)振荡电路完成。首先检测5VSB、12VSB输出正常，测电源板PS-ON检测点有3.3V左右的电压，按照电路图，该板是高电平开机，说明主板已送出开机信号，但是检测24V、12V电压却无输出，应是电源PWM控制电路或PFC电路有故障。

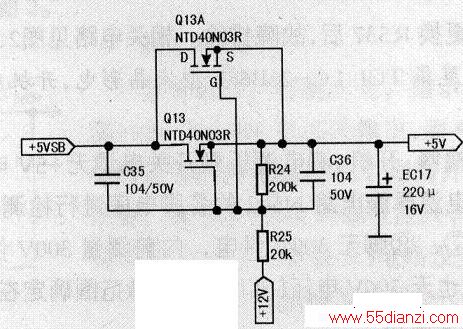

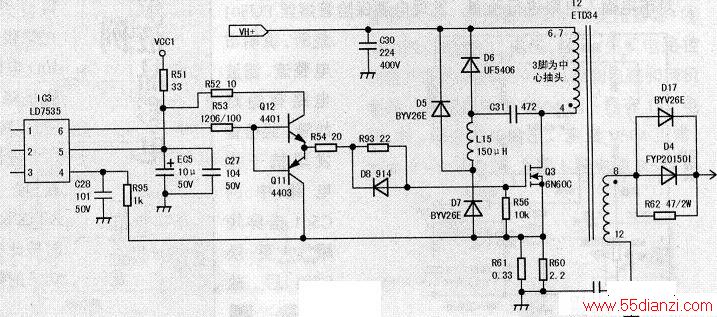

接下来脱机维修电源。短接5VSB与PS-ON端，测24V、12V电压，发现24V开机瞬间升到16V就逐渐下降为0V，12V无输出。该12V电压是24V电压控制的Q10导通后，通过其D极和S极输出，而5V是在12V输出正常的情况下，5VSB通过Q13输出的（见上图)。也就是说，12V受控于24V，5V受控于12V。现在测5V有4.9V，正常情况下若12V没有5V电压将为OV。12V未产生，5V电压便存在，这只能说明Q13的D极与S极已漏电。更换Q13后，测当无12V电压输出时，也无+5V电压输出。现在关键是24V开机瞬间由16V慢慢降到OV～0.2V．测PFC滤波电容两端电压为361.5V，比正常380V稍低，Q3开关管D极也是361.5V（见下图），24VPWM芯片LD7535BPL的⑤脚VCC供电20V正常；②脚是稳压反馈控制及24V过压保护控制脚，测该脚电压是0V，正常应为1.556V，如果出现过压保护，会把该脚电压拉低以停止输出PWM脉冲。现在PFC滤波电容容量正常，C31(4700pF)电容也正常，断开24V保护电路连线，瞬间测24V故障不变，说明故障不是保护电路保护引起，怀疑稳压反馈电路。脱开P3光耦的③、④脚，正常时24V电源失去稳压应该有高于24V输出，因为在开机瞬间测，24V还是不正常，24VPWM芯片②脚电压还是0V。查芯片②脚外围电容电阻都正常，现在又怀疑PFC361.5V的电压，检查PFC取样电阻R9～R12没有损坏，最后检查到Q3吸收电路的时候，发现D5短路了。D5、D6、L15、C31组成尖峰脉冲吸收电路，防止过高自感电势击穿开关管Q3，D5和D6的作用一样。更换D5后，PFC电压恢复到380V，24V和12V输出正常了。
