此机开机电源蓝色指示灯快速闪烁，伴随喇叭发出的“噗噗”声，光栅图像不停闪烁。反复开、关机几次，机器声像能恢复正常，但是开／关机间隔时间越长，该故障越严重。
打开机壳，通电开机，发现故障出现时背光灯不停闪烁，用万用表测量电源输出的三组电压，发现+24V约为+20V，+17V约为13V，且电压都不稳定，而+5V正常。外观检查，发现+24V滤波电容C545和C547[1000μF/35V)脱皮，且手感极烫，怀疑可能是该电容（温度系数105℃）变质，于是将其更换，结果故障依旧。

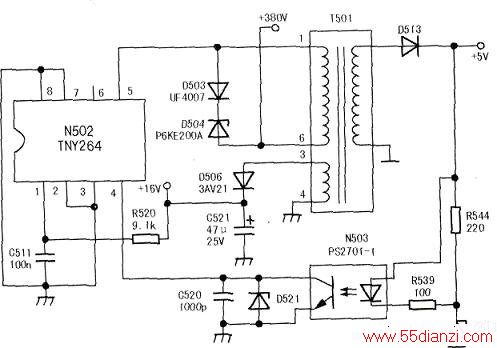

分析电路，发现+24V和+17V两组电压是相对独立的两个开关变压器输出的，两组电压都不正常，故障应该在开关管V504及PWM驱动电路。检测N501的11脚PWM驱动脉冲输出端直流电压为0.5V（正常值为2.8V），并且万用表指针轻微摆动，说明N501内部PWM振荡电路工作异常；再测量N501电源端13脚电压为12.5V，比正常值16V明显偏低；测量V503的e极电压约为13V且不稳。考虑到本机冷开机时故障严重，反复多次开／关机能恢复正常，依据经验怀疑是+16V电源滤波电容C521（外包黑套，47μF /25V）失容造成的。于是，换用一只新的47μF/50V电容，重新开机，电源输出的三组电压稳定正常，机器声像也恢复正常。相关电路如下图所示。
