厦华LC4752HW32液晶彩电开机“三无”,指示灯亮

厦华LC4752HW32液晶彩电开机“三无”,指示灯亮

点击数:7889 次   录入时间:03-04 11:59:53   整理:http://www.55dianzi.com   三无故障

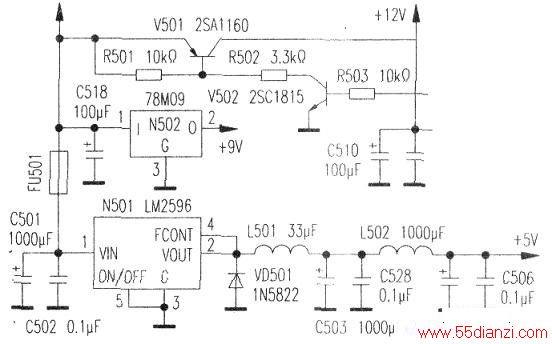

  出现此类“三无”故障时,说明熔丝和桥式整流电路均正常。首先,检测主电源的直流输出有12V,继而检测V501(2SA1160)的基极有12V电压,而集电极电压为ov.继续检测V502的基极电压为Ov,证明CPU工作异常。随后检测N501(LM2596)的①脚无12V电压,检查N501的①脚熔丝FU501已熔断,说明12V负载出现短路故障。进一步检查N501输入端的外围元器件正常,检查N501的②脚输出回路中的外围元件C503、C528、c505等,发现C503击穿短路,更换FU501、C503后,一切恢复正常,故障排除。详见下图所示。

4258
